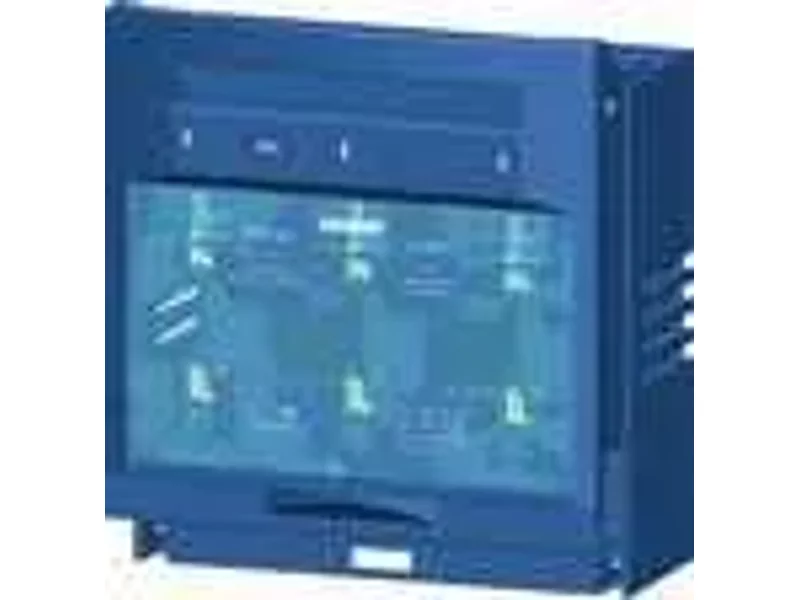

FH3 - Предохранительные разъединители типоразмера 3

FH3 - Предохранительные разъединители типоразмера 3.
Предохранительный разъединитель FH2 предназначается для ножевых предохранителей типоразмера 3. Он обеспечивает безопасное отключение номинальных токов и сверхтоков согласно категории применения и рабочему напряжению. Специальное исполнение данного разъединителя обеспечивает дистанционную сигнализацию состояния предохранителей, причем в каждом полюсе отдельно. Сигнализация использует стандартные указатели состояния ножевых предохранителей.

Снабжены шильдиком для описания защищаемой цепи. Измерительные отверстия в крышке. Основное исполнение с зажимными винтами M12. Возможность вариантов соединительных комплектов, включая подвод сзади. Возможность запирания крышки разъединителя.

Крепление:
Непосредственно на панель при помощи винтов.

Это изделие было разработано с финансовой поддержкой из государственных средств, полученных от Министерства промышленности и торговли.
Параметры

Номинальное напряжение: 690 V Номинальный ток: 630 A Категория применения: AC-23B / 500 V a.c.; AC-22B / 690 V a.c.; DC-21B / 250 V d.c. Тепловой ток с предохранителем: 630 A Термический ток с соединителем короткого замыкания: 750 A Номинальное изолирующее напряжение: 1000 V Условный ток короткого замыкания (эффективное значение): 120 kA/400 V a.c./630 A; 50 kA/500 V a.c./630 A; 40 kA/690 V a.c./500 A; 25 kA/690 V a.c./630 A Импульсное выдерживающее напряжение: 12 kV / FH3-.A/.; 6 kV / FH3-.S/.; 12 kV / FH3-3L/. Типоразмер предохранителя: 3 Макс. потери предохранителя: 48 W Потери In без предохранителя: 49 W Номинальная частота: 50/60 Hz Степень защиты: IP30

Принадлежности

Вставка-замок: + Адаптер на шине (60 мм): + Дистанционная сигнализация состояния предохранителей: + Дистанционная сигнализация положения крышки: + Сборный комплект (2-х пол., 4-х пол.): + Крышка соединительного пространства: + Защита от опасного прикосновения: + Рамка накладная: +
