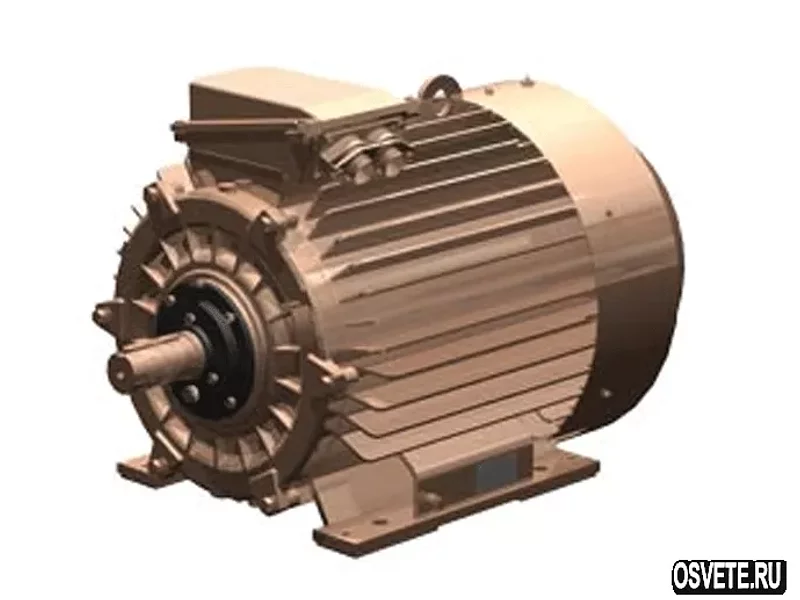

Электродвигатель 5АН200

Двигатели защищенного (брызгозащищенного) исполнения 5АН225,

5АН250 и 5АНМ315 степени защиты IP23 по ГОСТ 17494 климатического исполнения У3 изготавливаются в диапазоне мощностей от 37 до 200 кВт, в монтажных исполнениях IM1001 и IM1002 по ГОСТ 2479. Питание осуществляется от сети переменного тока частоты 50 Гц напряжением 380 В.

Двигатели имеют систему охлаждения ICO1 по ГОСТ 20459 и выполнены с двухсторонней симметричной радиальной вентиляцией. Воздух с помощью вентиляционных лопаток ротора (на 5АНМ315 с помощью двух центробежных вентиляторов) всасывается через торцевые окна в подшипниковых щитах, омывает лобовые части обмотки статора и наружную поверхность сердечника статора и выбрасывается через боковые окна станины.

Для направления воздуха внутри двигателя имеются диффузоры, установленные на подшипниковых щитах.
