Бктп

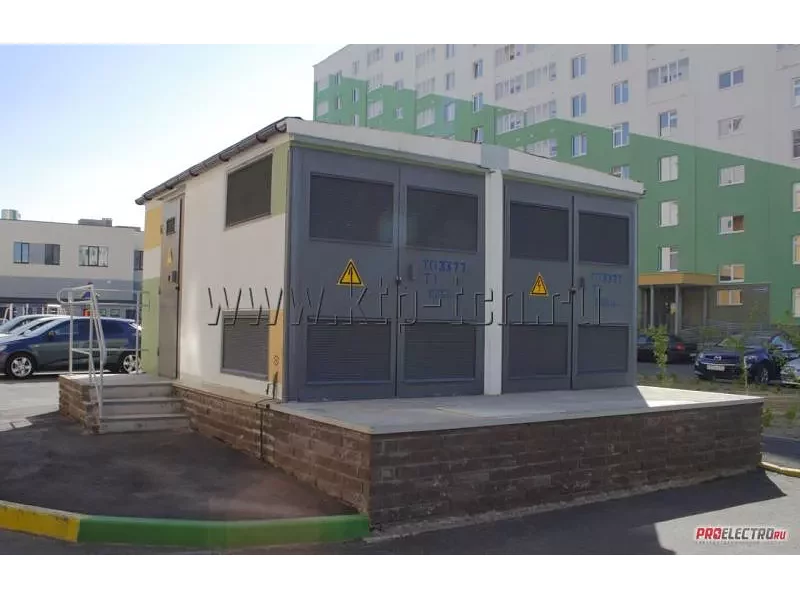

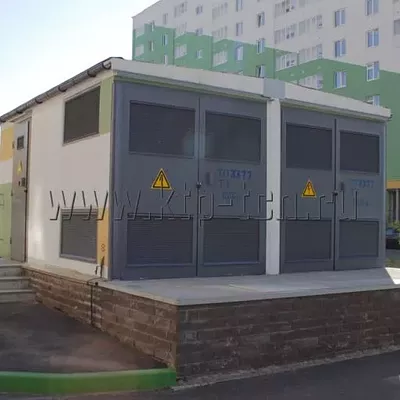

Трансформаторная подстанция состоит из блоков. Каждый блок имеет надземную и подземную части в виде объемных железобетонных конструкций. Подземная часть блока представляет собой объемный приямок, предназначенный для ввода кабельных линий и прокладки секционных перемычек (при двухтрансформаторной подстанции) и является фундаментом для установки надземной части. Объемный приямок устанавливается на монолитную железобетонную плиту. В приямке также установлен бак для сбора масла трансформатора при его аварийном разливе. Надземная часть, в которой размещено электрооборудование, представляет собой объемный железобетонный блок, состоящий из плиты основания и монолитного объемного блока, обеспечивающего защиту электрооборудования от внешних воздействий и необходимые прочностные характеристики при эксплуатации и транспортировке.Однотрансформаторная подстанция состоит из одного блока, двухтрансформаторная - из двух блоков.Двери, ворота и жалюзийные решетки - металлические.Каждый блок состоит из двух отсеков: отсека РУ ВН и РУ НН и отсека трансформатора. Входы в отсеки раздельные. Отсек РУ ВН и РУ НН имеют общий коридор обслуживания шириной не менее 1,4 м. В двухтрансформаторной КТП-БК обеспечен проход из отсека РУ ВН и РУ НН блока 1 в отсек РУ ВН и РУ НН блока 2 КРУ ВН.РУ ВНВ качестве РУ ВН могут быть использованы моноблоки RM6 «Schneider Electric», SafeRing (ABB) и камеры КСО-298УМ производства ООО «ТСН-электро». Все присоединения имеют необходимый набор блокировок, исключающий ошибочные действия персонала.Защита силового трансформатора от перегрузок и токов короткого замыкания осуществляется предохранителями или электронными устройствами защиты.Подвод кабелей в ячейки осуществляется через проемы в плите основания блока.РУ ННРУ НН состоит из шкафа ГРЩ (на базе ЩО 70) производства ООО «ТСН-электро». В качестве вводных аппаратов могут быть применены автоматические выключатели выдвижного или стационарного исполнения (отечественного или импортного производства) или разъединители .Линейные панели укомплектованы разъединителями с предохранителями. Номинальный токи плавких вставок аппаратов отходящих линий указываются Заказчиком в опросном листе.По требованию Заказчика в качестве аппаратов защиты отходящих линий могут быть установлены автоматические выключатели.
