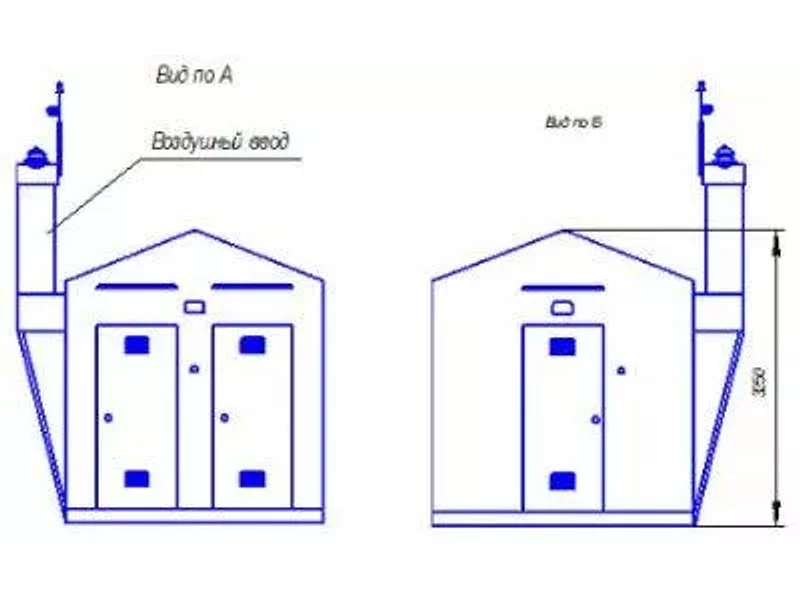

БЛП-Э - Однотрансформаторный блок линейных потребителей для распределения электрической энергии.
Блок-бокс серии БЛП-Э предназначен для приема, преобразования электрической энергии трехфазного переменного тока частоты 50Гц напряжением 6(10)кВ, распределения электроэнергии напряжением 0,4 кВ и электроснабжения линейных потребителей на объектах сбора, транспорта и подготовки нефти и газа.
ТУ 3412 – 004 – 75454983 - 2008
Изделия могут применяться для объектов, номинальная мощность которых не превышает 100кВА.
Станция эксплуатируется в районах со следующими климатическими условиями:
Основные параметры БЛП-Э
Компоновочные и технологические решения
Блок-бокс БЛП-Э состоит из трех основных отсеков -трансформаторного , отсека РУНН-0,4 кВ и подсобного помещения, разделенных между собой несгораемыми перегородками.
Воздушный ввод высокого напряжения осуществляется через боковой воздушный ввод посредством шин. Линейный разъединитель, предназначенный для установки на опоре, по желанию Заказчика может входить в комплект поставки.
В отсеке РУНН-0,4кВ устанавливаются:
Электрическая связь между низковольтными выводами силового трансформатора и НКУ-Э98 выполнена кабелем марки ВВГнг соответствующего сечения.
Комплектация и схемное решение отсека РУНН-0,4кВ соответствует предоставленной Заказчиком документации.
На вводе НКУ-Э98 предусмотрен приборный контроль тока и напряжения, а также учет электроэнергии.
Комплектация НКУ-Э98 возможна как на базе оборудования отечественных производителей, так и на базе аппаратов импортного производства.
Оборудование телемеханики и связи заказываются при привязке проекта к конкретным условиям.
Конструктивное исполнение
Конструкция здания мобильного имеет каркасно-панельное решение. Стеновые панели собираются в жесткий каркас.
Ввод 6(10) кВ осуществляется через проходные изоляторы (при воздушном вводе), установленные на наклонной панели покрытия либо кабелем через отверстие в полу (при кабельном вводе). Выводы кабелей 0,4 кВ, кабелей телемеханики и связи предусмотрены через основание бокса. Для удобства подвода кабелей и обеспечения расстояния от планировочной отметки земли до ВЛ 10кВ мобильное здание устанавливается на свайные основания на высоте от 1,2 м до 1,8 м от планировочной отметки земли.
Возможна поставка мобильного здания с площадками обслуживания.
Аварийный слив масла из отсеков силового трансформатора предусматривается в емкость, устанавливаемую под мобильным зданием. Для этого в днище отсеков предусмотрены сливные воронки и патрубки, по которым масло попадает в емкость.
Конструкция БЛП-Э обеспечивает свободный доступ для обслуживания и ремонта электрооборудования.
По требованию заказчика наружные панели здания могут быть окрашены в любые цвета.
Поставка, транспортирование и хранение
Блок-бокс БЛП-Э поставляется в полностью собранном виде, оборудование может поставляться отдельно.
Транспортирование БЛП-Э должно производиться железнодорожным или автомобильным транспортом соответствующей грузоподъемности, согласно действующим правилам перевозки на данном виде транспорта. При этом все проемы должны быть закрыты заглушками и защищены от попадания атмосферных осадков. Должна быть исключена возможность открывания дверей и крышек с целью защиты бьющихся и легкоснимаемых частей. Двери всех отсеков должны быть закрыты на замки.
БЛП-Э могут храниться на открытых площадках. Срок хранения при консервации заводом-изготовителем не более 1 года. При хранении более года, необходимо производить переконсервацию установленного оборудования.
Ящики ЗИП транспортируются в отсеке РУНН.
Блок-бокс серии БЛП-Э предназначен для приема, преобразования электрической энергии трехфазного переменного тока частоты 50Гц напряжением 6(10)кВ, распределения электроэнергии напряжением 0,4 кВ и электроснабжения линейных потребителей на объектах сбора, транспорта и подготовки нефти и газа.
ТУ 3412 – 004 – 75454983 - 2008
Изделия могут применяться для объектов, номинальная мощность которых не превышает 100кВА.
Станция эксплуатируется в районах со следующими климатическими условиями:
- высота установки над уровнем моря не более 1000 м; температура окружающего воздуха от минус 65°С до плюс 55°С; среднесуточная относительная влажность воздуха до 80 % при плюс 15°С; вес снегового покрова до 1,5Па (150 кГс/м2); нормативное значение ветрового давления до 0,60 кПа (60 кгс/м2); отсутствие в окружающей среде токопроводящей пыли, химически активных газов и испарений; не предназначены для работы в условиях тряски и вибрации, а также во взрывоопасных местах.
Основные параметры БЛП-Э
- Мощность силового трансформатора, кВА: 25, 40, 63, 100 Номинальное напряжение на стороне ВН, кВ: 6, 10 Максимальное напряжение на стороне ВН, кВ: 7,2; 12 Номинальное напряжение на стороне НН, кВ: 0,4 Система заземления НКУ: TN-C-S Категория производства по взрывопожароопасности: В Класс здания: II Степень огнестойкости по СНиП 21-01-97: III Расход тепла на отопление, кВ: 6 Максимальный расход энергии на отопление, кВт: 10,0 Максимальная длина фасада щита НКУ,м: 2,4 Максимальная длина отсека для панели телемеханики, м: 3,0 Длина, мм: 6200 Ширина, мм: 2900 Высота, мм: 3900
Компоновочные и технологические решения
Блок-бокс БЛП-Э состоит из трех основных отсеков -трансформаторного , отсека РУНН-0,4 кВ и подсобного помещения, разделенных между собой несгораемыми перегородками.
Воздушный ввод высокого напряжения осуществляется через боковой воздушный ввод посредством шин. Линейный разъединитель, предназначенный для установки на опоре, по желанию Заказчика может входить в комплект поставки.
В отсеке РУНН-0,4кВ устанавливаются:
- устройство низковольтное комплектное типа НКУ-Э98. изготавливаемое по ТУ3430-039-32574607-2002; предусмотрены места для установки на объекте стоек КИП и А, станций катодной защиты и т.д.
Электрическая связь между низковольтными выводами силового трансформатора и НКУ-Э98 выполнена кабелем марки ВВГнг соответствующего сечения.
Комплектация и схемное решение отсека РУНН-0,4кВ соответствует предоставленной Заказчиком документации.
На вводе НКУ-Э98 предусмотрен приборный контроль тока и напряжения, а также учет электроэнергии.
Комплектация НКУ-Э98 возможна как на базе оборудования отечественных производителей, так и на базе аппаратов импортного производства.
Оборудование телемеханики и связи заказываются при привязке проекта к конкретным условиям.
Конструктивное исполнение
Конструкция здания мобильного имеет каркасно-панельное решение. Стеновые панели собираются в жесткий каркас.
Ввод 6(10) кВ осуществляется через проходные изоляторы (при воздушном вводе), установленные на наклонной панели покрытия либо кабелем через отверстие в полу (при кабельном вводе). Выводы кабелей 0,4 кВ, кабелей телемеханики и связи предусмотрены через основание бокса. Для удобства подвода кабелей и обеспечения расстояния от планировочной отметки земли до ВЛ 10кВ мобильное здание устанавливается на свайные основания на высоте от 1,2 м до 1,8 м от планировочной отметки земли.
Возможна поставка мобильного здания с площадками обслуживания.
Аварийный слив масла из отсеков силового трансформатора предусматривается в емкость, устанавливаемую под мобильным зданием. Для этого в днище отсеков предусмотрены сливные воронки и патрубки, по которым масло попадает в емкость.
Конструкция БЛП-Э обеспечивает свободный доступ для обслуживания и ремонта электрооборудования.
По требованию заказчика наружные панели здания могут быть окрашены в любые цвета.
Поставка, транспортирование и хранение
Блок-бокс БЛП-Э поставляется в полностью собранном виде, оборудование может поставляться отдельно.
Транспортирование БЛП-Э должно производиться железнодорожным или автомобильным транспортом соответствующей грузоподъемности, согласно действующим правилам перевозки на данном виде транспорта. При этом все проемы должны быть закрыты заглушками и защищены от попадания атмосферных осадков. Должна быть исключена возможность открывания дверей и крышек с целью защиты бьющихся и легкоснимаемых частей. Двери всех отсеков должны быть закрыты на замки.
БЛП-Э могут храниться на открытых площадках. Срок хранения при консервации заводом-изготовителем не более 1 года. При хранении более года, необходимо производить переконсервацию установленного оборудования.
Ящики ЗИП транспортируются в отсеке РУНН.
