БЛП с ПКУ - Блок-контейнер пункта электроснабжения, контроля и управления линейных потребителей.
Однотрансформаторный блок линейных потребителей типа БЛП с ПКУ с одним трансформатором мощностью от 25 до 100 кВА с пунктом контроля и учёта электроэнергии предназначен для электроснабжения линейных объектов продуктопровода, а также контроля за потреблением энергии. Могут применяться для электроснабжения любых объектов, номинальная мощность которых не превышает 100 кВА.
Станция эксплуатируется в районах со следующими климатическими условиями:
Основные параметры БЛП с ПКУ
Компоновочные и технологические решения

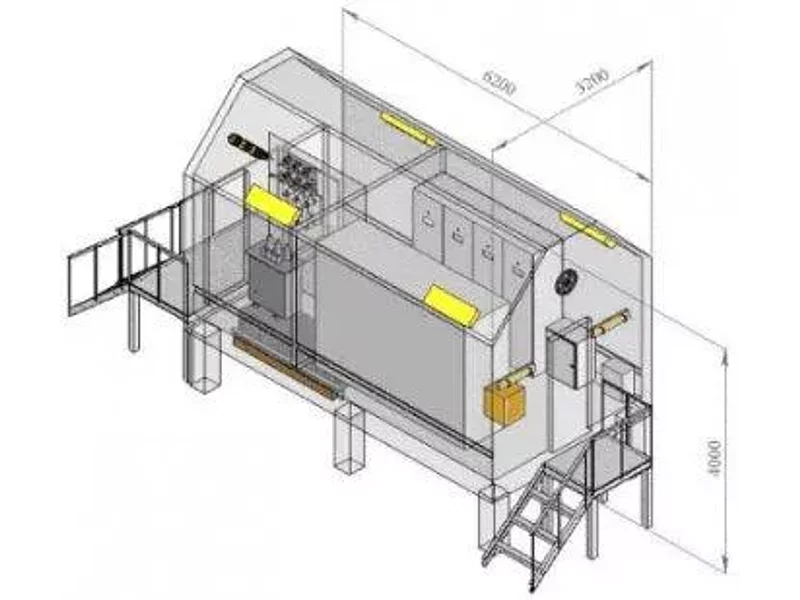

БЛП с ПКУ запроектирован в комплектно-блочном исполнении и представляет собой мобильное здание полной заводской готовности.
Мобильное здание БЛП с ПКУ состоит из трех отсеков, разделенных между собой несгораемыми перегородками.
Мобильное здание типа БЛП с ПКУ состоит из следующих отсеков:
В камере силового трансформатора располагаются:
В помещении ПКУЛТМ устанавливается:
НКУ, аппаратура телемеханики и связи заказываются при привязке проекта к конкретным
условиям.
Конструктивное исполнение
Конструкция здания мобильного имеет каркасно-панельное решение. Стеновые панели собираются в жесткий каркас.
Ввод 6(10) кВ осуществляется через проходные изоляторы (при воздушном вводе), установленные на наклонной панели покрытия либо кабелем через отверстие в полу (при кабельном вводе). Выводы кабелей 0,4 кВ, кабелей телемеханики и связи предусмотрены через основание бокса. Для удобства подвода кабелей и обеспечения расстояния от планировочной отметки земли до ВЛ 10кВ мобильное здание устанавливается на свайные основания на высоте от 1,2 м до 1,8 м от планировочной отметки земли.
Возможна поставка мобильного здания с площадками обслуживания.
Аварийный слив масла из отсеков силового трансформатора предусматривается в емкость, устанавливаемую под мобильным зданием. Для этого в днище отсеков предусмотрены сливные воронки и патрубки, по которым масло попадает в емкость.
Конструкция БЛП с ПКУ обеспечивает свободный доступ для обслуживания и ремонта электрооборудования.
По требованию заказчика наружные панели здания могут быть окрашены в любые цвета.
Поставка, транспортирование и хранение
Блок-бокс БЛП с ПКУ поставляется в полностью собранном виде, оборудование может поставляться отдельно.
Транспортирование БЛП с ПКУ должно производиться железнодорожным или автомобильным транспортом соответствующей грузоподъемности, согласно действующим правилам перевозки на данном виде транспорта. При этом все проемы должны быть закрыты заглушками и защищены от попадания атмосферных осадков. Должна быть исключена возможность открывания дверей и крышек с целью защиты бьющихся и легкоснимаемых частей. Двери всех отсеков должны быть закрыты на замки.
БЛП с ПКУ могут храниться на открытых площадках. Срок хранения при консервации заводом-изготовителем не более 1 года. При хранении более года, необходимо производить переконсервацию установленного оборудования.
Ящики ЗИП транспортируются в РУНН.
