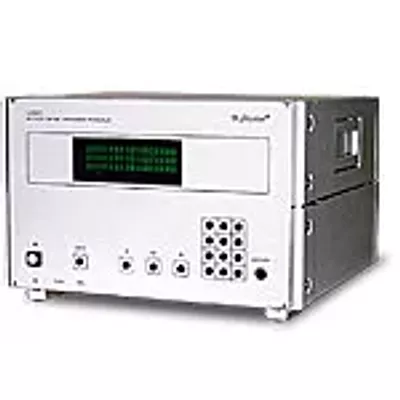

Эталонный электронный трехфазный ваттметр-счетчик ЦЭ6802

ЦЭ6802
ТУ 25-7565.010-93
Прибор класса точности 0,05 для поверки и регулировки индукционных и электронных электросчетчиков активной энергии класса точности 0,2 и реактивной энергии класса 0,5.
Применяется в лабораторных условиях и в составе установки МК6801.

Нормативно-правовое обеспечение:

Соответствие ГОСТ 22261 Сертифицированы в России и СНГ

Технические характеристики:

Основная погрешность при измерении, %:

— активной мощности (энергии) от 0,05 (0,05)
— реактивной мощности (энергии) от 0,1 (0,1)
— напряжения переменного тока от 0,2
— силы переменного тока от 0,2

Номинальное напряжение, (Uном):

— фазное, В 57,7; 127; 220;
— линейное, В 100; 220; 380

Диапазон измеряемых напряжений, В 49 до 420 Напряжение сети питания, В 220 Частота измерительной сети, Гц 47,5-63 Номинальная сила тока (Iном), А 1; 5 Диапазон измеряемых токов, А 0,01-7,5 Мощность, потребляемая каждой параллельной входной цепью, не более, В*А 1 Мощность, потребляемая каждой последовательной входной цепью, не более, В*А 2 Полная потребляемая мощность, не более, В*А 80 Количество поверяемых электросчетчиков 1-8 Диапазон рабочих температур, °С от +10 до +35 Габаритные размеры, мм 450 x 440 x 290 Масса, не более, кг 27

Особенности:

Одновременная поверка от 1 до 8 электросчетчиков, имеющих телеметрические выходы Автоматизированная обработка информации Отображение результатов измерений на цифровом дисплее Высокая временная и температурная стабильность Возможность работы в составе компьютерных комплектов посредством интерфейса ИРПС и RS232 (с адаптером ИРПС/RS232 СТОЭ.421211.076 и кабелем поставляемых по отдельному заказу) Автоматическая калибровка Автоматическая калибровка Индикация измеренных значений токов и напряжений раздельно по фазам в А, В Контроль частоты измерительных сигналов в Гц Контроль угла сдвига фаз (в градусах), значения коэффициента мощности Имеет встроенную защиту от перегрузки, не критичен к подаче переменного напряжения до 450В по параллельным цепям В комплект поставки входит программное обеспечение верхнего уровня, позволяющее автоматизировать сбор информации и оформление протоколов поверки

Характеристики надежности:

Межповерочный интервал — 1 год Гарантийный срок эксплуатации — 1,5 года

Примечания:
Ваттметр-счетчик ЦЭ6802 используется как эталонный в составе установки для поверки и регулировки счетчиков электроэнергии МК6801.
