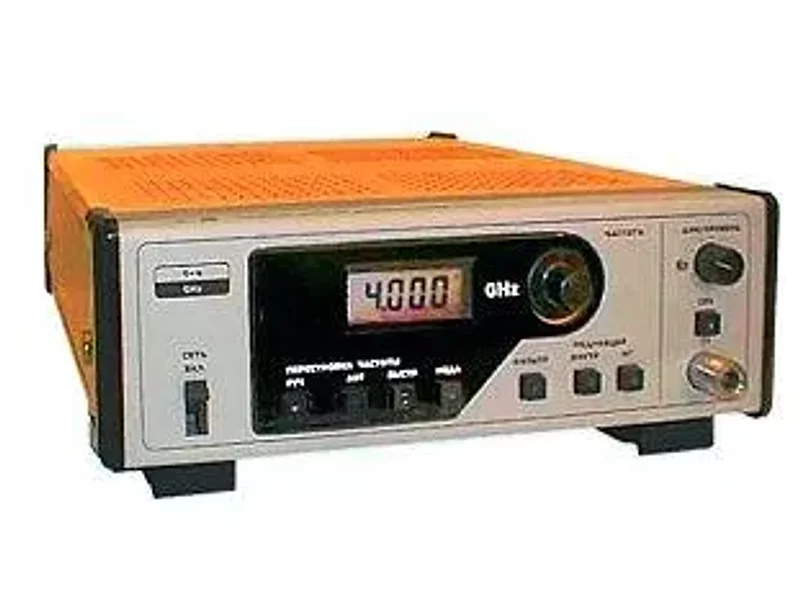

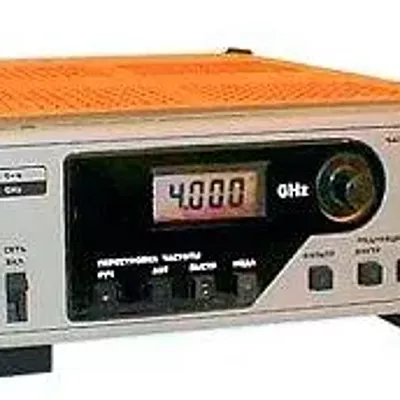

Г4-194 Генератор ВЧ

Генератор сигналов высокочастотный Г4-194 предназначен для использования в качестве источников сигналов СВЧ для различных применений в автономном режиме и в составе измерительных систем.

Технические характеристики Г4-194:

Диапазон частот - от 2 ГГц до 8,3 ГГц.
Основная погрешность установки частоты по встроенному цифровому табло - не более ±1%.
Уровень выходных мощностей - не менее 10 мВт.
Глубина регулирования выходной мощности - не менее 23 дБ.
Неравномерность уровня выходной мощности - не превышает ±2 дБ.
Нестабильность частоты Г4-194 - 0,5·10-4fн.
Внутренняя амплитудно-импульсная модуляция (АИМ) меандром частотой - 1 кГц.
Длительность импульса внешней АИМ с частотой следования от 0,1 кГц до 250 кГц - от 1 мкс до 500 мкс.
Диапазон внешних модулирующих частот в режиме ЧМ - от 0 до 250 кГц.
Пределы установки девиации частоты - не менее 40 МГц.
Автоматическая перестройка частоты во всем диапазоне рабочих частот (без установки границ).
Внешнее управление частотой выходного сигнала во всем диапазоне рабочих частот от источника - от 0 до 10 В.
Габариты генератора - 305×115×312 мм.
Масса Г4-194 - не более 6 кг.

Генераторы Г4-194 с ручной и автоматической перестройкой частоты и с перестройкой частоты от источника внешнего управляющего напряжения. Стабильны по частоте и имеют высокое качество выходного СВЧ сигнала.

Условия эксплуатации Г4-194:
- интервал рабочих температур - от -10° С до +50° С.
- напряжение сети - (220±22) В или (115±5,75) В.
- частота сети - (50±0,5) Гц или (400±12) Гц.
- потребляемая мощность - не более 30 В·А.
