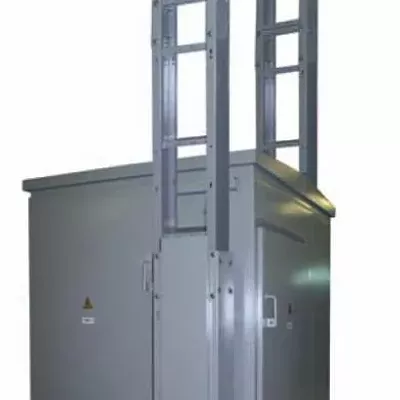

КРУ напряжением 35 кВ серии К-35

Общие сведения:
Комплектное распределительное устройство (КРУ) 35 кВ на токи 630 А наружной установки серии К-35К предназначено для приема и распределения электрической энергии переменного трехфазного тока промышленной частоты 50 Гц и 60 Гц напряжением 35 кВ.
КРУ серии К-35К имеет нормальное и усиленное исполнения Внешней изоляции и рассчитано для работы в условиях климатических районов ХЛ, категории размещения 1 по ГОСТ 15150- 69 и ГОСТ15543-70.

Состав изделия:
КРУ серии К-35К в общем случае состоит из блока высоковольтных ячеек блока коридора обслуживания и низковольтных шкафов общеподстанционного управления (ОПУ), а так же отдельно стоящих шкафов ТСН, при установке КРУ на незаглубленный фундамент в состав
КРУ может включаться несущие рамы наземного базирования.
Состав КРУ определяется конкретным заказом.

Краткая техническая характеристика:

Номинальное напряжение (линейное), кВ: 35 Наибольшее рабочее напряжение (линейное), кВ: 42
Номинальный ток главных цепей шкафов КРУ, А при частоте 50 Гц: 630
Номинальный ток сборных шин, А при частоте 50 Гц: 1000
Номинальный ток отключения выключателя, встроенного в КРУ, кА: 16
Ток термической стойкости, кА: 16
Время протекания тока термической стойкости, с: 3
Ток электродинамической стойкости главных цепей шкафов КРУ, кА: 40
Степень защиты шкафов: IP 42
Габаритные размеры шкафов КРУ, мм, не более:

-Высота 2900
-Ширина 1600
-Глубина 1500

Габаритные размеры КРУ в сборе, мм,:

-Высота (без кронштейнов линии, ввода) 3696-Ширина 4220
-Длина определяется количеством шкафов в составе КРУ

Масса транспортного блока из четырех шкафов КРУ, кг, не более: 12000

Условия эксплуатации:
Нормальная работа КРУ серии К-35К обеспечивается при следующих условиях: высота над уровнем моря не выше 1000 м, скорость ветра до 34 м/сек. при толщине льда до 20 мм, при отсутствии гололеда, скорость ветра до 40 м/сек.
КРУ серии К-35К, установленные на заглубленном фундаменте, устойчивы к землетрясению интенсивностью до 9 баллов, при этом допускается во время землетрясения ложное срабатывание релейной защиты и отключение высоковольтного выключателя.
КРУ серии К-35К не применяется для работы в устройствах или установках специального назначения, а также в среде, подвергающейся усиленному загрязнению, действию газов, испарений и химических отложений, вредных для изоляции, и в среде, опасной в отношении взрыва и пожара.
Для КРУ исполнения ХЛ1 с нормальной внешней изоляцией допустимая степень загрязненности атмосферы по инструкции И34-70-009-83 - II; для КРУ исполнения ХЛ1 с усиленной внешней изоляцией - IV степень загрязненности.
