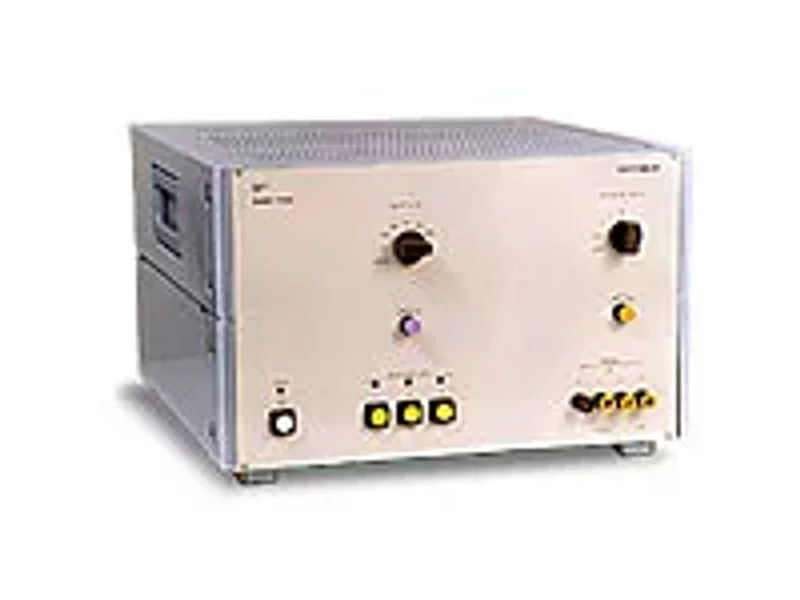

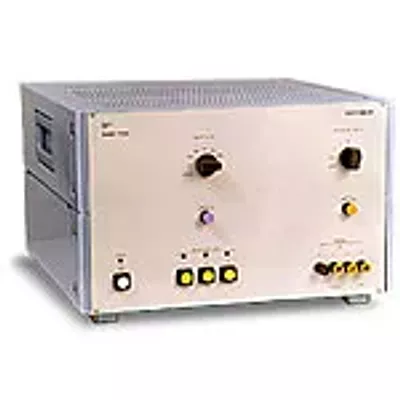

Блок тока

Стабилизированный источник переменного трехфазного токаБлок тока
ИНЕС 423146.005-03 Обеспечивает питание измерительных цепей 1 и 3-х фазных преобразователей мощности, ваттметров, счетчиков электроэнергии.
Применяется автономно, в лабораторных условиях и в составе установок МК6801, ЦУ6800И.

Нормативно-правовое обеспечение:

Соответствие ГОСТ 22261

Технические характеристики:

Нестабильность установленных значений токов за 5 мин., не более, %:

— для частот от 45 до 60 Гц ±0,5;
— для других частот и в режиме синхронизации с частотой сети питания ±0,1

Номинальные значения фазных токов, А (диапазон плавной регулировки, А)

0,025 (0,005-0,035)
0,250 (0,035-0,250)
1,000 (0,250-1,000)
5,000 (0,800-5,000)
10,000 (2,000-10,000)

Мощность, потребляемая от сети, не более, В*А 700 Коэффициент небаланса фазных выходных токов, не более, % 2,0 Коэффициент нелинейных искажений кривой выходных токов, не более, % 2,0 Максимальная выходная мощность, на фазу, В*А до 25 Габаритные размеры, мм 450 x 440 x 290 Масса, не более, кг 40

Особенности:

Возможность пофазного включения нагрузки Возможность синхронизации фаз с сетью и с блоком напряжения при совместной работе Номинальные дискретные значения устанавливаемых частот 50, 100, 200, 400, 500, 1000 Гц с плавной регулировкой в пределах ±25 % для каждого диапазона Питание от однофазной сети переменного тока 220В, 50 или 60 Гц Плавность регулировки выходного тока до 0,05% от номинального значения При изменении напряжения сети питания на ±10% от нормального значения изменение значения выходного тока не превышает ±0,03%

Характеристики надежности:

Гарантийный срок эксплуатации — 1,5 года Средний срок службы — 10 лет
