Кабель КППБПТ-120 + ТК

Кабель КППБПТ-120 + ТК.

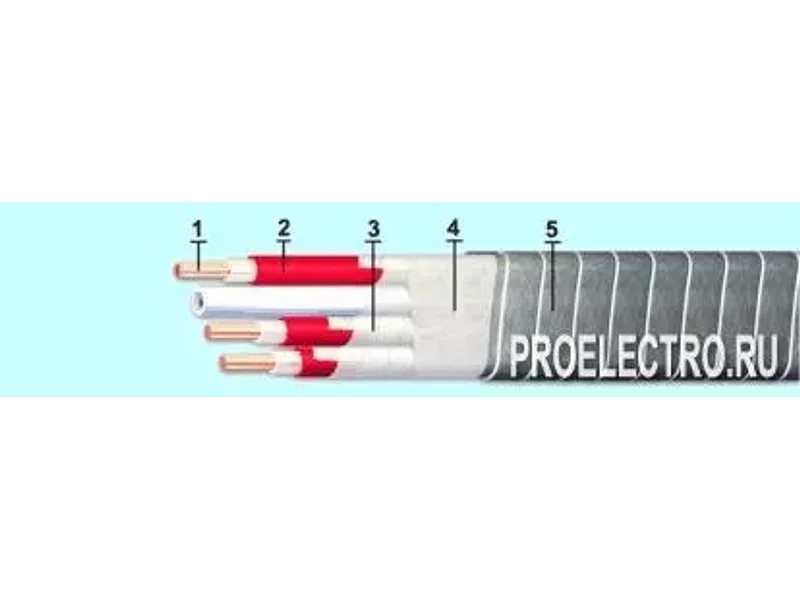

Элементы конструкции:

Медные токопроводящие однопроволочные жилы (класс 1) + капиллярная трубка из блоксополимера; Двухслойная изоляция из композиций блоксополимера пропилена с этиленом; Обмотка из лент нетканого полотна по изолированным жилам и капиллярной трубке; Подушка из лент нетканого полотна; Броня из стальной оцинкованной бронеленты;

Область применения:
Кабель предназначен для подачи электрической энергии к погружным электродвигателям установок добычи нефти и для подачи химических реагентов на приём насоса по капиллярной трубке.
Кабели предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом (УХЛ1). Первый слой изоляции устойчив к ионам меди. Ток утечки при напряжении постоянного тока 18 кВ, пересчитанный на 1 км длины и температуру 20°С - не более 1 х 10-5 А. Раздавливающее усилие кабелей - не менее 158 кН (16000 кгс). Изолированные жилы кабелей продольно герметичны при перепаде давления 0,1 МПа на 1 м длины. Кабели могут эксплуатироваться в среде скважинной жидкости (смеси воды, нефти, газа) с газовым фактором не более 0,5 м3/кг и гидростатическом давлении не более 25 МПа. Содержание сероводорода в скважинной жидкости не более 0,01 г/л.

Конструктивные размеры капиллярной трубки:

Внутренний диаметр трубки - 5 мм Наружный диаметр трубки - 10 мм Толщина стенки - 2,5 мм Капиллярная трубка в готовом кабеле выдерживает внутреннее давление не менее 5,0 кН (50,0 кгс).

Технические характеристики

Гарантийный срок эксплуатации [месяц]: 18 Испытательное постоянное напряжение [кВ]: 18 Максимальная рабочая температура жилы [°С]: 120 Монтаж при температуре, не ниже [°C]: -40 Номинальное переменное напряжение частотой 50 Гц [кВ]: 3.3 Радиус изгиба при монтаже, не менее [мм]: 380 Температура окружающей среды, верхний предел [°C]: 120 Температура окружающей среды, нижний предел [°C]: -60 Электрическое сопротивление изоляции, не менее [МОм*км]: 4000
