Кабель КППТФБП

Кабель КППТФБП.
Стандарт: ТУ 16.К09-119 ТТ ТО/07 –38 - 2007

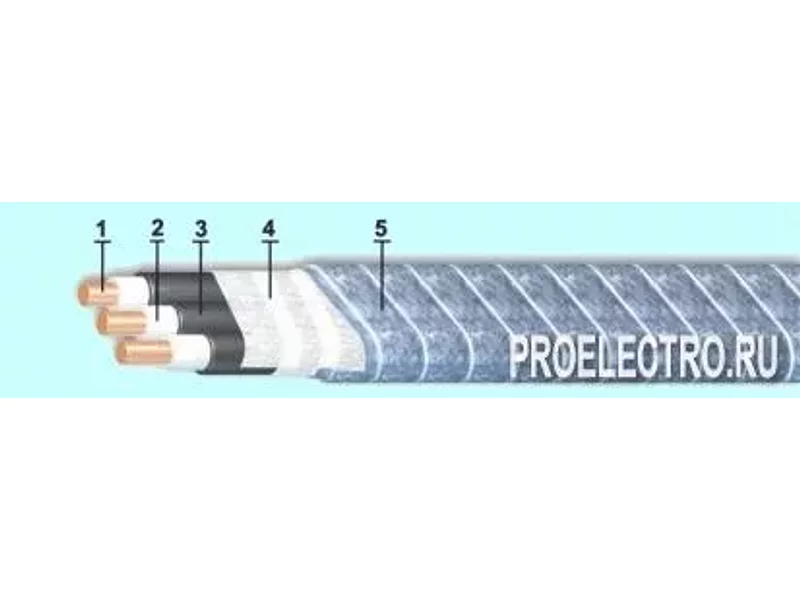

Элементы конструкции:

Медная токопроводящая однопроволочная жила (класс 1); Двухслойная изоляция:

    - 1й слой - из композиций блоксополимера пропилена с этиленом;
    - 2й слой - из термопластичного эластомера "Тефаблок";

Подушка из лент нетканого полотна; Броня из стальной оцинкованной бронеленты.

Примечание: По требованию потребителя может быть изготовлен круглый кабель.

Область применения:
Кабели предназначены для электропитания погружных электродвигателей на максимальное рабочее напряжение переменного тока 3300 В частоты 50 Гц.
Кабели предназначены для эксплуатации на суше в макроклиматических районах с умеренным и холодным климатом (УХЛ1). Первый слой изоляции устойчив к ионам меди. Ток утечки при напряжении постоянного тока 18 кВ, пересчитанный на 1 км длины и температуру 20°С - не более 1 х 10-5 А. Раздавливающее усилие кабелей - не менее 158 кН (16000 кгс). Изолированные жилы кабелей продольно герметичны при перепаде давления 0,1 МПа на 1 м длины. Кабели могут эксплуатироваться в среде скважинной жидкости (смеси воды, нефти, газа) с газовым фактором не более 0,5 м3/кг и гидростатическом давлении не более 25 МПа. Содержание сероводорода в скважинной жидкости не более 0,01 г/л.
Срок службы - не менее 5 лет.

Технические характеристики

Гарантийный срок эксплуатации [месяц]: 18 Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ]: 18 Испытательное постоянное напряжение [кВ]: 18 Максимальная рабочая температура жилы [°С]: 140 Монтаж при температуре, не ниже [°C]: -40 Номинальное переменное напряжение частотой 50 Гц [кВ]: 3.3 Радиус изгиба при монтаже, не менее [мм]: 380 Температура окружающей среды, верхний предел [°C]: +140 Температура окружающей среды, нижний предел [°C]: -60 Электрическое сопротивление изоляции, не менее [МОм*км]: 2500
