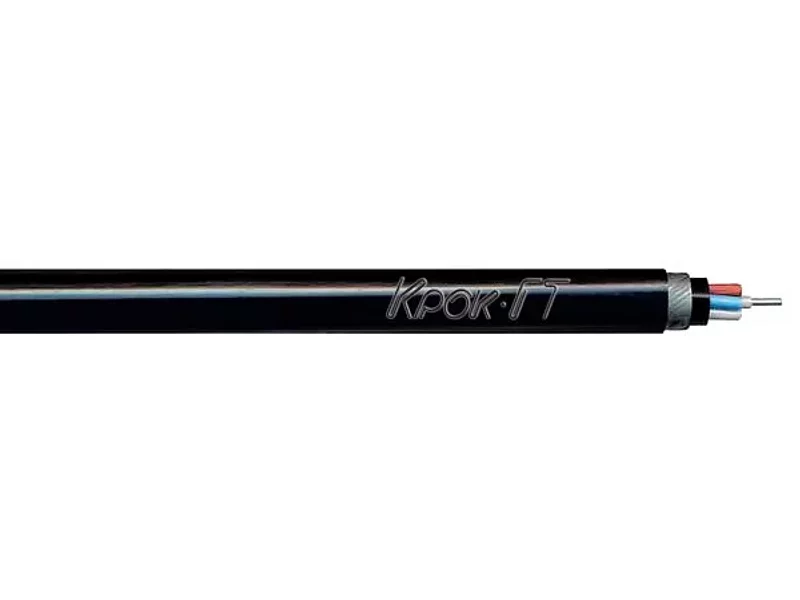

Кабели контрольные КВБбШв, АКВБбШв; КВБбШвнг, КВБбШвнг-Т, АКВБбШвнг, АКВБбШвнг-Т

КВБбШв, АКВБбШв ГОСТ 1508-78 - кабели контрольные с медными или алюминиевыми жилами с ПВХ изоляцией с защитным покровом типа БбШв.
КВБбШвнг, КВБбШвнг-Т, АКВБбШвнг, АКВБбШвнг-Т ТУ У 31.3–13638750–007–2002 - кабели контрольные с медными или алюминиевыми жилами с ПВХ изоляцией с защитным покровом типа БбШвнг пониженной горючести.

КОНСТРУКЦИЯ

ТОКОПРОВОДЯЩАЯ ЖИЛА – медная или алюминиевая, однопроволочная, 1 класса по ГОСТ 22483. ИЗОЛЯЦИЯ – из поливинилхлоридного пластиката (ПВХ). СКРУТКА – изолированные жилы кабелей скручены. В каждом повиве имеется счетная пара, изолированные жилы которой по цвету отличаются друг от друга и от остальных жил. РАЗДЕЛИТЕЛЬНЫЙ СЛОЙ – выпрессован из ПВХ пластиката толщиной не менее 0.5 мм, в кабелях марок КВБбШвнг и АКВБбШвнг из ПВХ пластиката пониженной горючести. ЗАЩИТНЫЙ ПОКРОВ – типа БбШв:

    – броня из двух стальных оцинкованных лент толщиной 0.3 мм, наложенных так, чтобы верхняя лента перекрывала зазоры между витками нижней ленты;
    – защитный шланг, выпрессованный из ПВХ пластиката, в кабелях марок КВБбШвнг и АКВБбШвнг из ПВХ пластиката пониженной горючести.

ПРИМЕНЕНИЕ
Предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 В частотой до 100 Гц или постоянным напряжением до 1000 В, для прокладки в помещениях, каналах, туннелях, земле (траншеях), в том числе в условиях агрессивной среды и в местах, подверженных воздействию блуждающих токов, если кабель не подвергается значительным растягивающим усилиям.
Кабели марок КВБбШвнг и АКВБбШвнг применяются для прокладки в кабельных сооружениях и помещениях для обеспечения пожарной безопасности кабельных цепей при прокладке в пучках.
Кабели всех марок могут быть проложены на открытом воздухе.
Кабели могут быть проложены на открытом воздухе.

КОДЫ ОКП:

35 6314 08 – кабелей КВБбШв 35 6344 07 – кабелей АКВБбШв

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Виды климатического исполнения кабелей УХЛ категорий размещения 1 – 5, Т (кабели в тропическом исполнении) категорий размещения (2–5) по ГОСТ 15150-69 Рабочая температура окружающей среды: от –50°С до +50°С Относительная влажность воздуха при температуре +35°С: 98% Номинальная толщина изоляции для жил сечением:

    -от 0.75 до 2.5 мм²: 0.6 мм
    -от 4 до 6 мм²: 0.7 мм
    -до 10 мм²: 0.9 мм

Электрическое сопротивление изоляции жил при температуре 20°С сечением:

    -от 0.75 до 1.5 мм², не менее: 10 МОм·км
    -от 2.5 до 4 мм², не менее: 9 МОм·км
    -от 6 до 10 мм², не менее: 6 МОм·км

Длительно допустимая температура нагрева жил при эксплуатации: +70°С Кабели устойчивы к монтажным изгибам. Радиус изгиба бронированных кабелей при прокладке и монтаже без предварительного подогрева при температуре окружающей среды не ниже –7°С: не менее 10-ти диаметров кабеля Строительная длина кабелей, не менее: 150 м Срок службы:

    -при прокладке в земле (траншеях) и на эстакадах: не менее 15 лет
    -при прокладке в помещениях, каналах, туннелях: не менее 25 лет

Гарантийный срок эксплуатации: 3 года со дня ввода кабелей в эксплуатацию
