Соединительные муфты для кабелей с пластмассовой изоляцией на напряжение до 1 кВ

Соединительные муфты для кабелей с пластмассовой изоляцией на напряжение до 1 кВ.

Соединительные муфты для 3-, 3,5-, 4- и 5- жильных кабелей с пластмассовой изоляцией, с броней или без брони. Например: ВВГ, АВВГ, АВБбШв SZAMtKAtM, KAtM, N(A)YY, N(A)YBY, VVG, AVVG.

Для кабелей без брони

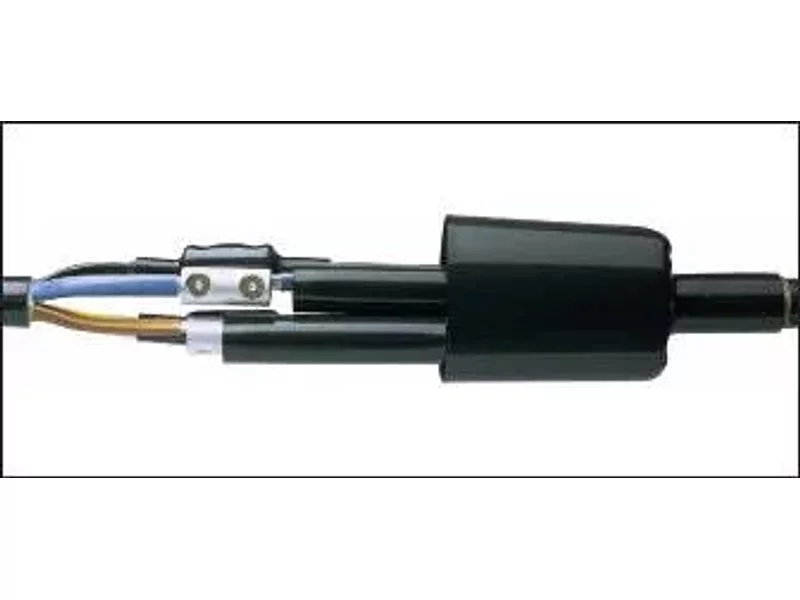

Соединительная муфта состоит из четырех или пяти внутренних и одной внешней термоусаживаемых изоляционных трубок. Соединители изолируются и герметизируются толстостенными трубками, на внутреннюю поверхность которых нанесен термоплавкий клей.
Аналогичная трубка большего диаметра обеспечивает внешнюю защиту и герметизацию. Все муфты позволяют перекрещивать жилы при фазировке. Для муфт, поставляемых без соединителей, размеры используемых гильз под опрессовку или механических болтовых соединителей не должны превышать размеров, указанных в таблице.

Для кабелей со стальной ленточной броней

Соединительная муфта состоит из четырех или пяти внутренних и одной внешней термоусаживаемых изоляционных трубок, а также луженой медной сетки и роликовых пружин. Соединители изолируются и герметизируются толстостенными трубками, на внутреннюю поверхность которых нанесен термоплавкий клей. Луженая медная сетка оборачивается вокруг места соединения, служит механической защитой и с помощью роликовых пружин электрически соединяет броню кабелей. Термоусаживаемая трубка большего диаметра обеспечивает внешнюю защиту и герметизацию. Все муфты позволяют перекрещивать жилы при фазировке.
