Камеры комплектных распределительных устройств серии КСО-304

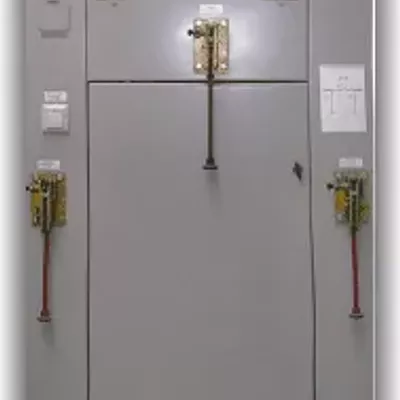

Камеры КСО-304 напряжением 6-10 кВ предназначены для комплектования распределительных устройств переменного трехфазного тока частотой 50 Гц систем с изолированной нейтралью. Камеры заменяют выпускаемые до настоящего времени КСО366, КСО386, КСО393.Рис 1. Общий вид панелей КСО-304 1. Глубина панелей – 1 исполнения – 1000 мм; 2 исполнения – 800 мм. 2. Размеры без скобок даны для исполнения 1; в скобках для исполнения 2.

Условия эксплуатации.
Камеры КСО-304 устанавливаются в закрытых помещениях трансформаторных подстанций, в машинных залах и других местах, недоступных для не инструктированного персонала, и являются камерами одностороннего обслуживания. Вид климатического исполнения УЗ по ГОСТ 15150.

Условия эксплуатации:

высота над уровнем моря не более 1000 м; нижнее значение температуры окружающего воздуха - 40 ˚С; верхнее значение температуры окружающего воздуха - + 40 ˚С; окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию; рабочие положение в пространстве - вертикальное; номинальный режим работы - продолжительный.

Технические данные.
Основные параметры камер КСО-304 приведены в основных параметрах камер КСО-304, общий вид на рисунке 1. Изготавливается 2 вида исполнения камер, различающиеся внешними габаритами: 1 –2080х1000х1000 мм и 2 – 1900х800х800 мм. Камеры КСО-304 выполняются по схемам первичных соединений, которые можно посмотреть здесь. Они комплектуются выключателями нагрузки с ручным приводом, разъединителями и другими аппаратами высокого напряжения в зависимости от схемы.

Основные параметры камер КСО-304 :

Номинальное напряжение, кВ: 6; 10 Наибольшее рабочее напряжение, кВ: 7,2; 12 Номинальный ток главных цепей, А: 630 Номинальный ток предохранителей, А: 16; 20; 31,5; 4050;63;80;100;160 Номинальный ток сборных шин, А 630 Номинальный ток отключения встроенного выключателя нагрузки, А: 630 Ток термической стойкости (кратковременный ток), кА: камер с выключателями нагрузки 20 камер с разъединителями 16 Номинальный ток электродинамической стойкости главных цепей, кА: 16 Время протекания тока термической стойкости, с: 1 Габаритные размеры камер КСО-304(высота х ширина х глубина), мм:

-исполнение 1- 2080х1000х1000
-исполнение 2- 1900х800х800

Масса, кг, не более:

-исполнение 1- 375
-исполнение 2- 355

Степень защиты по ГОСТ 14254 оболочки со стороны фасада:

-IP00
-IP20
