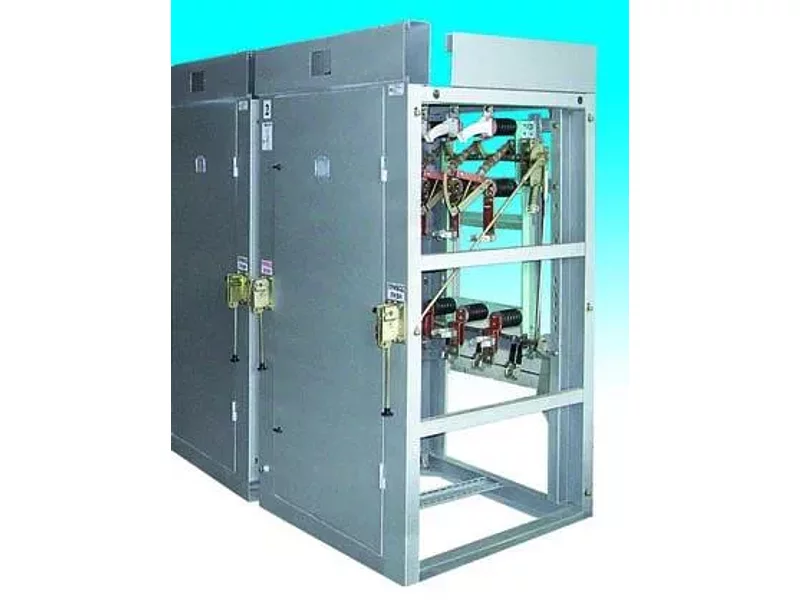

Камеры сборные одностороннего обслуживания серии КСО386

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Камеры сборные одностороннего обслуживания серии КСО386 предназначены для комплектования распределительных устройств трехфазного тока напряжением 6, 10 кВ систем с изолированной нейтралью в городских и сельских электрических сетях, на промышленных и сельскохозяйственных объектах. Камеры КСО386 устанавливаются в закрытых помещениях трансформаторных подстанций, в машинных залах и других местах, не доступных для не обученного персонала.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Номинальные значения климатических факторов – по ГОСТ 15150-69.
Высота над уровнем моря – не более 2000 м.
Группа условий эксплуатации в части воздействия механических факторов внешней среды – М1 по ГОСТ 17516.1-90.
Требования безопасности – по ГОСТ 12.2.007.4-75.
Требования пожарной безопасности – по ГОСТ 12.1.004-91.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Номинальное напряжение, кВ 6; 10 Наибольшее рабочее напряжение, кВ 7, 2, 12 Номинальный ток отключения камер с выключателями нагрузки, А 630 Предельный сквозной ток камер с выключателями нагрузки; кА 51 Ток термической стойкости в течение 1с камер с выключателями нагрузки, кА 20 Номинальное напряжение вспомогательных цепей, В:

переменного оперативного тока 100; 127; 220
постоянного оперативного тока 100; 110; 220
цепи трансформаторов напряжения 100
цепи трансформаторов собственных нужд 220; 380

Степень защиты, обеспечиваемая оболочкой – по ГОСТ 14254 - 96 IР 20 Срок службы, лет 15
