Кластер с 1 четырехкристальным светодиодом MC-E, круглый XLD-AC1x01-MCE-01

Характеристики

Рассеиваемая тепловая мощность не более 2 Вт (без применения элементов охлаждения) Максимальный постоянный прямой ток для каждого кристалла: 700 мА (при токе более 100 мА необходимо использовать алюминиевые радиаторы) Возможность использования кластера в составе матриц Тип подключения – пайка к контактным площадкам Соединение кристаллов светодиода – последовательное или независимое; печатная плата рассчитана на установку одного мощного четырехкристального светодиода Cree XLamp® серии MC-E Кластер адаптирован к применению вторичной оптики Carclo для светодиодов MC-E Температура эксплуатации от –40 до + 85°С Температура хранения от –60 до + 125°С.

Описание

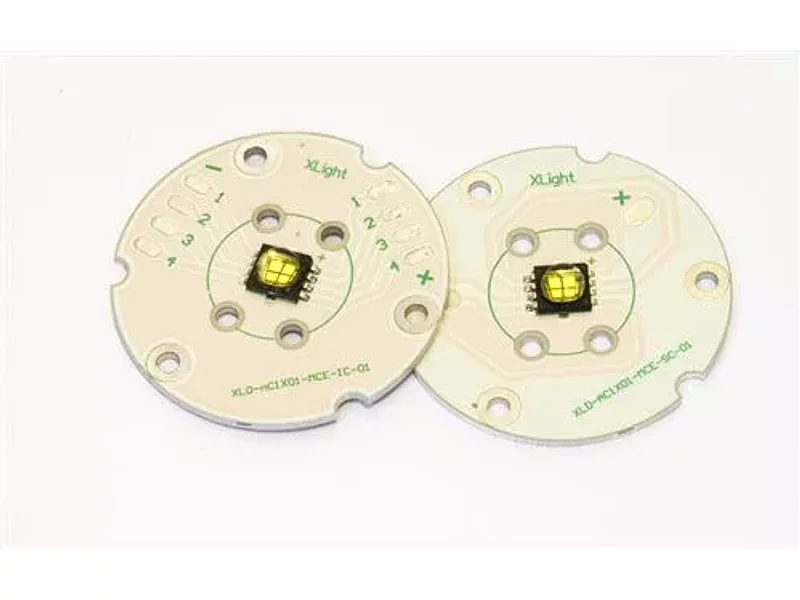

Светодиодный кластер XLD-AС1х01-MCE-01 представляет собой круглую печатную плату на алюминиевом основании (диаметр 47 мм) с установленным мощным четырехкристальным светодиодом MC-E Cree XLamp® размером 7,0х9,0 мм. Кластеры выпускаются в двух исполнениях: с последовательным соединением кристаллов - XLD-AC1X01-MCE-SC-01; с независимым подключением кристаллов - XLD-AC1X01-MCE-IC-01.

Подключение кластера к драйверу питания светодиодов осуществляется пайкой к контактным площадкам. Допускается использование вторичной оптики Carclo для светодиодов MC-E. Кластер может использоваться как элемент светодиодной матрицы.

Области применения:

общее освещение; уличное освещение; промышленное освещение; освещение рабочих мест; транспорт и многое другое.
