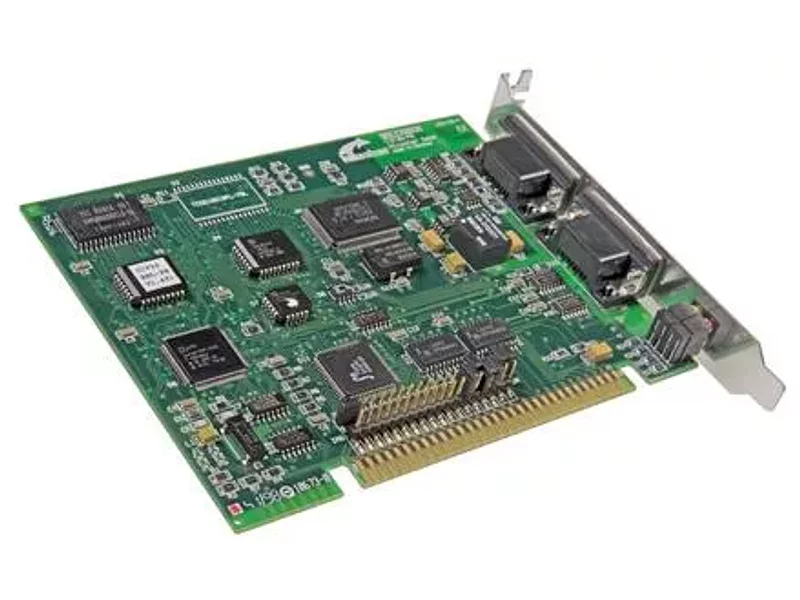

Контроллеры PROFIBUS
Описание
PROFIBUS – открытая промышленная сеть полевого уровня с шинной топологией, используемая для объединения множества контроллеров, устройств ввода-вывода, средств человеко-машинного интерфейса. Среда передачи может быть как электрической (экранированная витая пара), так и оптической. На канальном уровне модели OSI узлы сети делятся на ведущие, которые могут передавать данные, и ведомые, принимающие данные и отвечающие на запросы. Передача данных ведущим узлом осуществляется по получению специального маркера, передаваемого последовательно. Для передачи данных используется один или несколько совместимых протоколов (DP, PA и FMS), различающихся специализацией.
PROFIBUS-DP ориентирован на быстрый обмен данными между ведущими и ведомыми устройствами по простому RS-485 – совместимому кабелю со скоростью до 12 Мбит/с. PROFIBUS-PА позволяет использовать как шинную, так и кольцевую топологию сети и рекомендован для использования во взрывоопасных зонах промышленных предприятий. PROFIBUS-FMS – протокол верхнего уровня, схожий с Ethernet, используемый для связи интеллектуальных устройств (контроллеров, компьютеров, терминалов).
Сеть PROFIBUS может объединять до 126 узлов и передавать до 244 байт за сообщение. Цикл передачи на скорости 12 Мбит/с составляет 1-2 мс, что удовлетворяет требованиям реального времени.
Параметры интерфейсной платы:
Описание
PROFIBUS – открытая промышленная сеть полевого уровня с шинной топологией, используемая для объединения множества контроллеров, устройств ввода-вывода, средств человеко-машинного интерфейса. Среда передачи может быть как электрической (экранированная витая пара), так и оптической. На канальном уровне модели OSI узлы сети делятся на ведущие, которые могут передавать данные, и ведомые, принимающие данные и отвечающие на запросы. Передача данных ведущим узлом осуществляется по получению специального маркера, передаваемого последовательно. Для передачи данных используется один или несколько совместимых протоколов (DP, PA и FMS), различающихся специализацией.
PROFIBUS-DP ориентирован на быстрый обмен данными между ведущими и ведомыми устройствами по простому RS-485 – совместимому кабелю со скоростью до 12 Мбит/с. PROFIBUS-PА позволяет использовать как шинную, так и кольцевую топологию сети и рекомендован для использования во взрывоопасных зонах промышленных предприятий. PROFIBUS-FMS – протокол верхнего уровня, схожий с Ethernet, используемый для связи интеллектуальных устройств (контроллеров, компьютеров, терминалов).
Сеть PROFIBUS может объединять до 126 узлов и передавать до 244 байт за сообщение. Цикл передачи на скорости 12 Мбит/с составляет 1-2 мс, что удовлетворяет требованиям реального времени.
Параметры интерфейсной платы:
- Поддержка до 125 узлов Объем данных ввода/вывода (цикл): 7168 байт (Тип «Master» (-PB)), 368 байт (Тип «Slave» (-DPS)) Скорость передачи данных: 9,6 Кбит/с – 12 Мбит/с Интерфейс: RS-485, изолированный, Dsub-female
- Интерфейсная плата DRV-TKIT - Библиотека функций языка «C» DRV-COM - COM -кабель DRV-WIN - Драйвер Windows DRV-LNX - Драйвер Linux CD-SYS - Документация на CD Базовая версия конфигуратора SyCon (на 2 устройства)
- SYCON-PB - Конфигуратор SyCon для шины PROFIBUS на 3 и более устройства SRV-OPC – ОРС-сервер для работы со SCADA-системами Драйвер для QNX 4.25, 6.2, 6.3 CAB-SRV – кабель для диагностики
