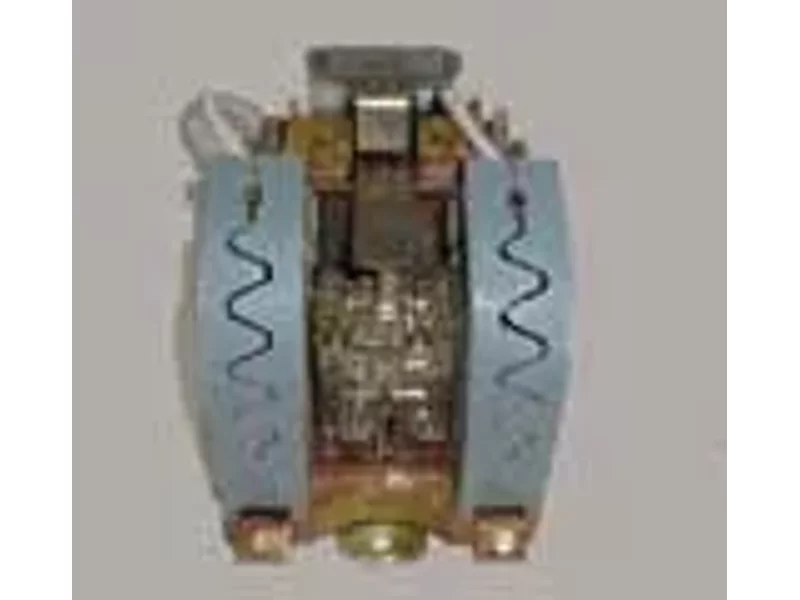

Контакторы серии КПД
В наличии
Цена по запросу
Добавлен:
Поставщик
Казань · Приборы для измерения, контроля и регулирования теплоэнергетических и электрических величин
903 товаровОтвет ~2 чБыл в сети 13.03.2015
Контакторы КПД-1-20 предназначены для коммутации цепей постоянного тока кранового и тягового электрооборудования, напряжением до 220В и переменного тока кранового оборудования напряжением до 440В с частотой 50 и 60Гц с питанием включающих катушек постоянным током напряжением до 440В.
Контакторы предназначены для поставок в районы с умеренным и холодным климатом (климатическое исполнение УХЛ) с категорией размещения 2 по ГОСТ 15150-69
Технические характеристики
Примечание: допуск на коэффициент мощности +0,05, допуск на постоянную времени +15%.
По согласованию между предприятием-изготовителем и потребителем двухплюсные контакторы КПД-1-20 изготавливаются по специальному заказу с разными токами на полюсах.
Допустимые превышения температуры токоведущих частей контактора в прерывисто-продолжительном режиме работы при протекании номинального тока в главной цепи и цепи в/к при 105% номинального напряжения на включающей катушке не должна быть более величин:
- из медной шины: 95 °С
Примечание:
*Ограничивается предельно допустимой температурой соседних частей.
Показатели (характеристики)
Контакторы должны быть предназначены для работы в одном, нескольких или во всех следующих режимах:
За номинальный ток контактора принимается ток прерывисто-продолжительного режима.
В продолжительном режиме работы контактора с главными контактами, имеющими напайки из серебра или материала на основе серебра, должен допускать работу при номинальном токе.
Контакторы предназначены для поставок в районы с умеренным и холодным климатом (климатическое исполнение УХЛ) с категорией размещения 2 по ГОСТ 15150-69
Технические характеристики
Примечание: допуск на коэффициент мощности +0,05, допуск на постоянную времени +15%.
По согласованию между предприятием-изготовителем и потребителем двухплюсные контакторы КПД-1-20 изготавливаются по специальному заказу с разными токами на полюсах.
Допустимые превышения температуры токоведущих частей контактора в прерывисто-продолжительном режиме работы при протекании номинального тока в главной цепи и цепи в/к при 105% номинального напряжения на включающей катушке не должна быть более величин:
- Главные контакты: не нормируется* Вспомогательные контакты: 80 °С Катушки включающие: Ограничивается классом нагревостойкости изоляции. Катушки дугогасительные:
- из медной шины: 95 °С
- Контактные соединения внутри аппарата: 55 °С Контактные соединения выводов силовой цепи аппарата с внешними проводниками: 55 °С
Примечание:
*Ограничивается предельно допустимой температурой соседних частей.
Показатели (характеристики)
Контакторы должны быть предназначены для работы в одном, нескольких или во всех следующих режимах:
- в прерывисто-продолжительном; продолжительном; повторно-кратковременном
За номинальный ток контактора принимается ток прерывисто-продолжительного режима.
В продолжительном режиме работы контактора с главными контактами, имеющими напайки из серебра или материала на основе серебра, должен допускать работу при номинальном токе.
