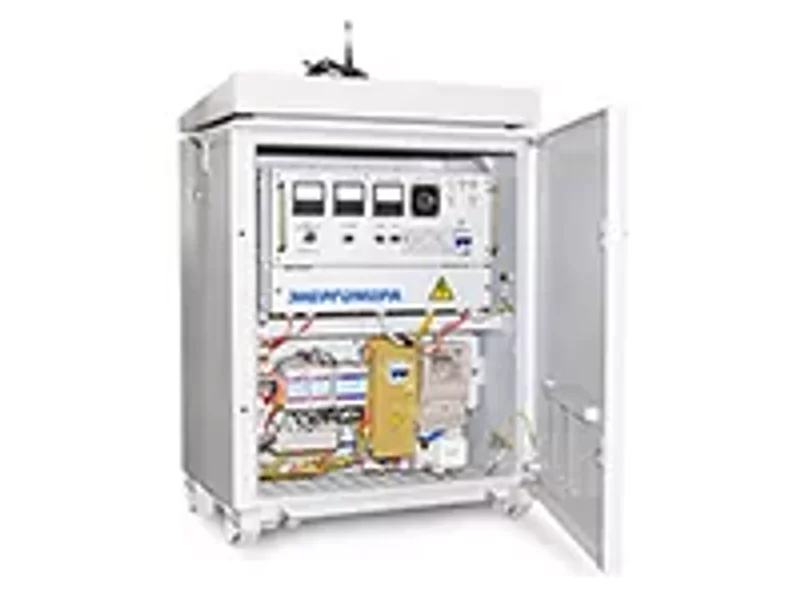

ПРЕОБРАЗОВАТЕЛЬ НАПРЯЖЕНИЯ «ЭНЕРГОМЕРА» ПН-ОПЕ-М11

ПН-ОПЕ-М11
ТУ 3415-011-22136119-2007
Автоматические преобразователи ПН-ОПЕ-М11 предназначены для эффективной защиты от электрохимической (почвенной) коррозии подземных металлических сооружений, коммуникаций, трубопроводов, хранилищ нефтепродуктов, опорной арматуры и других аналогичных объектов в условиях коррозионного воздействия почвы,в т.ч. при неблагоприятном воздействии блуждающих токов. Преобразователи предназначены для размещения на открытом воздухе (категория размещения - 1).

Нормативно-правовое обеспечение:

Соответствуют ГОСТ Р 51164-98 «Трубопроводы стальные магистральные. Общие требования к защите от коррозии». Соответствуют ГОСТ 9.602-2006 «Сооружения подземные. Общие требования к защите от коррозии». Выпускаются по техническим условиям изготовителя: ТУ 3415-011-22136119-2007. Сертифицированы: сертификат соответствия N РОСС.RU.МЕ86.Н00391.

Область применения:
Предприятия нефтяного, газового, химического, энергетического и других промышленных комплексов, располагающих сетью магистраль-ных и немагистральных трубопроводов различ-ного назначения: газопроводов, нефтепроводов, продуктопроводов, объектов коммунального хозяйства, других подземных металлических коммуникаций и сооружений, в том числе расположенных в зонах электрифицированного рельсового транспорта (железных дорог, трам-вайных путей и др.), работающего на постоянном токе. Различные организации, имеющие металличес-кие подземные коммуникации и сооружения в почвах с высокой коррозионной активностью.

Примечания:

преобразователи ПН-ОПЕ-М11-С1 содержат встроенный однотарифный счетчик электроэнергии; преобразователи ПН-ОПЕ-М11-С0 не содержат встроенного счетчика электроэнергии; преобразователи ПН-ОПЕ-М11-С3 содержат встроенный многотарифный счетчик электроэнергии.

Конструктивные особенности:

Степень защиты от соприкосновения с токоведущими частями и от воздействия окружающей среды - IP34, по ГОСТ 14254. Класс защиты от поражения электрическим током – 1, по ГОСТ 12.2.007.0. Соответствуют требованиям пожаробезопасности, по ГОСТ 12.1.004. Унифицированная конструкция, габаритные и присоединительные размеры корпусов одинаковы для всех модификаций преобразователей всех мощностей. Металлический корпус, обеспечивающий повышенную защиту от механических повреждений. Порошково-полимерное покрытие светлых тонов, устойчивое к воздействию внешних атмосферных и механических факторов, что значительно повышает коррозийную стойкость корпуса и снижает нагрев от солнечного излучения. Технический ресурс – до 100 000 часов и срок службы – до 12 лет. Степень защиты от соприкосновения с токоведущими частями и от воздействия окружающей среды - IP34, по ГОСТ 14254.

Характеристики надежности:

Гарантийный срок на преобразователи:
- 2 года с момента ввода в эксплуатацию;
- 2,5 года с момента поставки (отгрузки) потребителям.

Гарантийный срок на преобразователи, поставляемые в структуры ОАО АК «Транснефть»:
- 2,5 года с момента ввода в эксплуатацию;
- 3 года с момента поставки (отгрузки) потребителям.

Подробнее смотрите на сайте Концерна Энергомера
