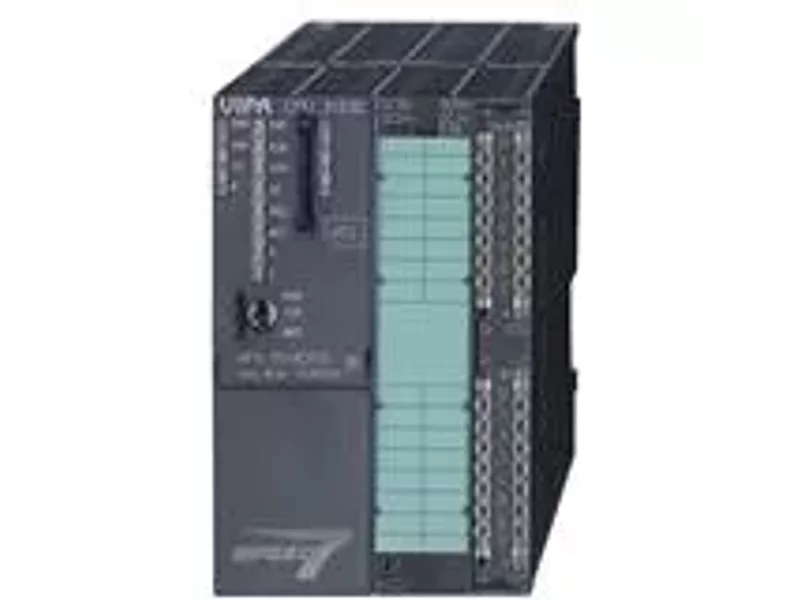

Процессорный модуль CPU 313SC/DPM с рабочей памятью 64 Кб

CPU 313SC/DPM Процессорный модуль с рабочей памятью 64 Кб и поддержкой интерфейса Profibus DP Master.

Технические параметры

Память
Рабочая память: 64 КБ (50% программа/50% данные)
Расширение памяти: 512 КБ

Временные характеристики
Арифметическая операция с фиксированной запятой: 21 нс
Арифметическая операция с плавающей запятой: 12,5 нс
Битовая операция: 21 нс
Байтовая операция: 21 нс

Характеристики входов
Счет/ШИМ/Позиционирование: 3/-/-
Встроенные DI/DO/DIO: 16/16/-

Адресное пространство
Блоки FB/FC/DB: 2048/2048/4095
Адресное пространство отображения процесса: 128 Б/128 Б

Таймеры
Часы реального времени: Да
Количество флагов/счетчиков/таймеров: 8192 Б/512/512

Интерфейсы
Шина расширения: Последовательная V-Bus
Интерфейсы: MPI; RS-485 (Profibus DP); Ethernet
Последовательный интерфейс: RS-485 Profibus DP (ведущий/ведомый) или PtP, до 125 ведомых устройств
Сетевой интерфейс: Ethernet (RJ-45) для PG/OP
Протоколы: Profibus-DP, ASCII, STX/ETX, 3964R, Modbus (ведущий), USS (ведущий)
Слот для установки памяти: MMC

Электрические характеристики
Ток потребления: 200 мА (без нагрузки)
Напряжение питания: 24 В пост.тока

Условия эксплуатации
Диапазон рабочих температур: 0 °C ... 60 °C

Общие параметры
Габаритные размеры: 80 мм × 125 мм × 120 мм
