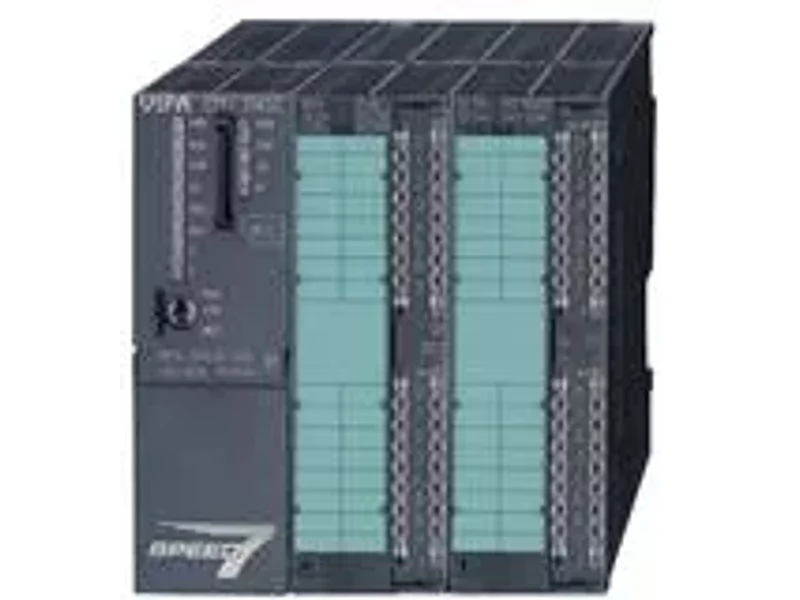

Процессорный модуль CPU 314SC/DPM с рабочей памятью 128 Кб

CPU 314SC/DPM Процессорный модуль с рабочей памятью 128 Кб и поддержкой интерфейса Profibus DP Master.

Технические параметры

Память
Рабочая память: 128 КБ (50% программа/50% данные)
Расширение памяти: до 1 МБ

Временные характеристики
Арифметическая операция с фиксированной запятой: 11 нс
Арифметическая операция с плавающей запятой: 63 нс
Битовая операция: 11 нс
Байтовая операция: 11 нс

Характеристики входов
Счет/ШИМ/Позиционирование: 4/-/-
Встроенные DI/DO/DIO: 24/16/8
Встроенные AI/AO/Pt 100: 4/2/1

Адресное пространство
Блоки FB/FC/DB: 2048/2048/4095
Адресное пространство отображения процесса: 2048 Б/2048 Б
Адресное пространство ввода/вывода: 8192 Б/8192 Б

Таймеры
Часы реального времени: Да
Количество флагов/счетчиков/таймеров: 8 КБ/512/512

Интерфейсы
Шина расширения: Последовательная V-Bus
Интерфейсы: MPI; RS-485 (Profibus DP); Ethernet
Последовательный интерфейс: RS-485 Profibus DP (ведущий/ведомый) или PtP
Сетевой интерфейс: Ethernet (для PG/OP)
Протоколы: Profibus-DP, ASCII, STX/ETX, 3964R, Modbus (ведущий), USS (ведущий)
Слот для установки памяти: MMC

Программное обеспечение
Среда программирования: WinPLC7, STEP7

Электрические характеристики
Напряжение питания: 24 В пост.тока

Условия эксплуатации
Диапазон рабочих температур: 0 °C ... 60 °C
