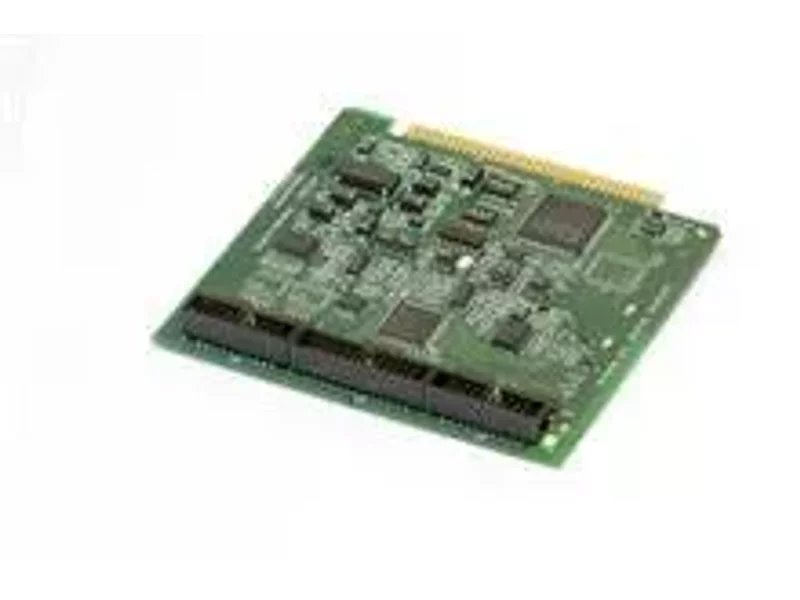

AIC123 Модуль аналогового ввода-вывода
Модуль AIC123 выполнен в стандарте MicroPC и предназначен для преобразования 16 аналоговых сигналов напряжения или тока в 14 разрядный дополнительный код, а также для формирования выходных аналоговых сигналов напряжения и тока, дискретных сигналов управления и контроля предельных уровней аналогового ввода.
Характеристики
AIC123 наиболее функциональная из плат аналогового ввода-вывода. Она позволяет подключать разнообразные внешние устройства, включая термопары и термосопротивления. Плата имеет встроенный источник опорного напряжения, что делает возможным проводить калибровку автоматически без остановки системы на профилактику. Гальваническая изоляция и защита от перенапряжения защищают систему от помех с нижнего уровня. Наличие на плате каналов ЦАП и DIO позволяет строить на базе AIC123 законченные системы управления технологическими объектами с обратной связью.Каналы модуля AIC123 могут быть программно настроены на прием 16 аналоговых сигналов с использованием однопроводной схемы подключения или 8 с использованием дифференциальной схемы подключения. Разрешающая способность АЦП модуля составляет 14 разрядов. Имеется возможность программного смещения диапазонов ±5 В с дискретностью 40 мВ. Максимальное быстродействие модуля при использовании коэффициентов усиления 1, 2, 4, 8 составляет 100000 выборок в секунду. Если используется модуль с коэффициентами усиления 1, 10, 100, 1000, то скорость опроса каждого канала составляет 40000, 33000, 7500, 800 выборок в секунду соответственно.
Модуль AIC123 выполнен в стандарте MicroPC и предназначен для преобразования 16 аналоговых сигналов напряжения или тока в 14 разрядный дополнительный код, а также для формирования выходных аналоговых сигналов напряжения и тока, дискретных сигналов управления и контроля предельных уровней аналогового ввода.
Характеристики
- 16 однопроводных или восемь дифференциальных каналов ввода по напряжению или току (конфигурируются программно) с групповой гальванической развязкой (изоляцией) Однопроводное, дифференциальное и смешанное подключение входных сигналов, в том числе с высоким импедансом источников (конфигурируется программно) Прямое подключение мостов, полумостов, трех и четырехпроводных RTD датчиков, датчиков давления и термопар (с программной компенсацией температуры холодного спая при прямом подключении) 14 разрядный аналогово-цифровой преобразователь (АЦП) Программируемые коэффициенты усиления входных сигналов Программная автокалибровка диапазонов измерения входных сигналов Непрерывное и мультиплексное измерение токовых сигналов Аппаратное усреднение выборок Автосканирование входов Буфер FIFO выборок Индивидуальная защита каналов от перенапряжения (по постоянному току) Индивидуальная защита каналов от статического электричества (ESD) Два однопроводных канала вывода по напряжению или току (конфигурируются программно) с групповой гальванической развязкой (изоляцией) и с возможностью коммутации напряжения и/или тока на аналоговые входы Два 12 разрядных цифро-аналоговых преобразователя (ЦАП) Программная установка диапазона преобразования выходных сигналов Программная автокалибровка диапазонов преобразования выходных сигналов Биполярные и/или униполярные диапазоны выходных сигналов Непрерывный и мультиплексный вывод сигналов напряжения и тока Индивидуальная защита каналов от статического электричества (ESD) 24 канала дискретного ввода/вывода, совместимых с уровнями HCT/TTL (КМОП), с групповой гальванической развязкой (изоляцией) Совместимость конфигурации дискретных входов/выходов с 82C55 (Mode 0) Индивидуальная защита каналов от статического электричества (ESD) Аппаратная и программная совместимость с модулем AIC120 Программная компенсация температуры холодного спая при прямом подключении термопар (с использованием датчика температуры) Автоматическая установка калиброванных диапазонов АЦП и ЦАП при включении питания Встроенные резисторы для измерения с плавающей землей (AIC12305 – AIC12308) Программируемый цифровой фильтр нижних частот (ФНЧ) (AIC12305 – AIC12308) Тарировочная EEPROM термопар и RTD датчиков (AIC12306, AIC12308) Программируемые предельные уровни порогов тревоги аналоговых входов 16 разрядный внутренний таймер для запуска аналогово-цифрового (цифро-аналогового) преобразования. Период входной частоты (интервал счета) - 1 мкс или 10 мкс. Период выходной частоты - не менее 10 мкс Пять разделяемых линий аппаратных прерываний (IRQ3 - IRQ7) Две разделяемые линии запроса канала DMA (DRQ1/DACK1, DRQ3/DACK3) Подключение аналоговых мультиплексоров AIB920 или MUX-16 Octagon Systems® для увеличения количества каналов ввода Диапазон рабочих температур от –40 до +85°С Среднее время безотказной работы (MTBF) не менее 300 000 часов
AIC123 наиболее функциональная из плат аналогового ввода-вывода. Она позволяет подключать разнообразные внешние устройства, включая термопары и термосопротивления. Плата имеет встроенный источник опорного напряжения, что делает возможным проводить калибровку автоматически без остановки системы на профилактику. Гальваническая изоляция и защита от перенапряжения защищают систему от помех с нижнего уровня. Наличие на плате каналов ЦАП и DIO позволяет строить на базе AIC123 законченные системы управления технологическими объектами с обратной связью.Каналы модуля AIC123 могут быть программно настроены на прием 16 аналоговых сигналов с использованием однопроводной схемы подключения или 8 с использованием дифференциальной схемы подключения. Разрешающая способность АЦП модуля составляет 14 разрядов. Имеется возможность программного смещения диапазонов ±5 В с дискретностью 40 мВ. Максимальное быстродействие модуля при использовании коэффициентов усиления 1, 2, 4, 8 составляет 100000 выборок в секунду. Если используется модуль с коэффициентами усиления 1, 10, 100, 1000, то скорость опроса каждого канала составляет 40000, 33000, 7500, 800 выборок в секунду соответственно.
