Трансформаторы напряжения (антирезонансные однофазные)

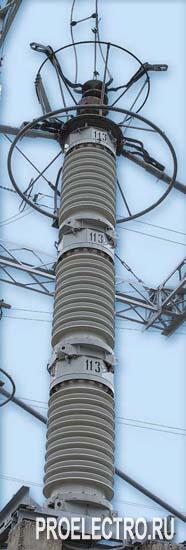

Трансформатор напряжения НАМИ-330 У1 имеет каскадную конструкцию и состоит из трех ступеней в фарфоровых корпусах с металлическими фланцами. Каждая ступень трансформатора имеет по два магнитопровода, закрепленных на соответствующих фланцах. Каждая ступень трансформатора имеет масляный затвор емкостью 2 л, защищающий внутреннюю изоляцию от увлажнения. Трансформатор и масляный затвор заполнены трансформаторным маслом марки ГК. Масляный затвор каждой ступени сообщается с атмосферой через дыхательную пробку. Имеется отверстие для доливки масла в основной бак каждой ступени, заглушенное шариком из не ржавеющей стали и затянутое наглухо пробкой во избежание попадания влаги внутрь трансфор матора. На верхней ступени трансформатора за креплено экранное кольцо.
