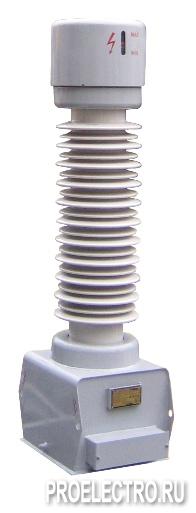

Трансформаторы напряжения (антирезонансные однофазные) НАМИ-110 УХЛ1

Электромагнитный антирезонансный однофазный трансформатор напряжения типа НАМИ-110 УХЛ1 предназначен для установки в электрических сетях трехфазного переменного тока частоты 50 Гц с глухо заземленной нейтралью с целью передачи сигнала измерительной информации приборам измерения, устройствам автоматики, защиты, сигнализации и управления.
Трансформатор напряжения НАМИ-110 УХЛ1 имеет одноступенчатую некаскадную конструкцию.
Он состоит из активной части, помещенной в металлический корпус. На верху корпуса расположена изоляционная покрышка с металлическим компенсатором давления, обеспечивающим компенсацию температурных изменений объема масла и защиту внутренней изоляцииот увлажнения. Компенсатор закрыт защитным колпаком с прорезию для визуального контроля уровня масла. Трансформатор заполнен трансформаторным маслом марки ГК.
