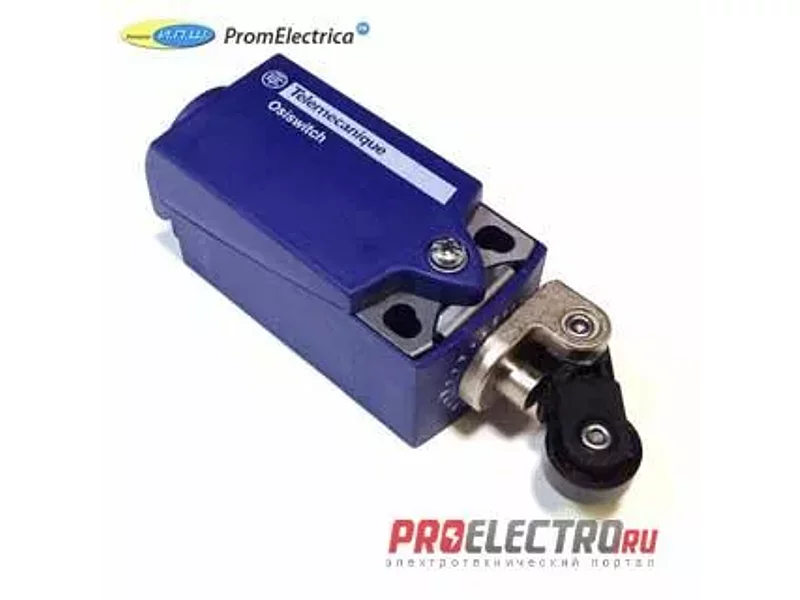

XCKP2121P16 КОНЦЕВОЙ ВЫКЛЮЧАТЕЛЬ РОЛИК-ПЛУЖЕР Schneider Electric

Наиболее полная линейка продукции, представленная на рынке, и насчитывающая более 5000 взаимозаменяемых конфигураций, готовых в течение 24 часов
Головки, контакты, взаимозаменяемые соединения
Нужное изделие всегда в наличии
Один тип металлической головки для 5 различных корпусов
Простота установки благодаря трехмерным поворотным головкам и рычагам
Преимущество безопасности: только 3-х и 4-х контактные блоки на рынке с моментальной фиксацией
Упрошенная проводка: на 40% быстрее, чем обычные электрические соединения

Преимущества

Инновации через модульность

Еще более эффективное предложение: больше решений, лучшая взаимозаменяемость с простотой установки. Совершенство модульной конструкции делает решение более гибким для обеспечения лучшей готовности оборудования.
Применение

Все промышленные станки: упаковочное оборудование, оборудование для транспортировки материалов, конвейеры, механические станки, оборудование для производства продуктов питания и напитков, сфера обслуживания и т. д.

Основные характеристики

Коммерческий статус Коммерциализировано
Семейство продуктов OsiSense XC
Название серии Standard format
Тип изделия или компонента Концевой выключатель
Краткое имя устройства XCKP
Конструкция датчика Компактная форма Е в соответствии с CENELEC EN 50047
Тип корпуса Фиксированный
Тип головки Головка плунжера
Материал Пластик
Материал корпуса Пластиковый
Материал головки Сплав zamak
Монтаж Корпусом
Движение рабочей головки Линейный
Тип рукоятки Рычажный плунжер с роликом с пружинным возвратом термопласт
Тип подвода Подвод сбоку 1 направление
Кол-во полюсов 2
Тип контактов 1 Н.З. + 1 Н.О.
Работа контактов Мгновенное действие

Дополнительные характеристики

Активация выключателя 30° кулачком
Электрическое соединение Винтовые зажимы, зажимная способность: 1 x 0,34...2 x 1,5 мм²
Кабельный ввод 1 ввод с резьбой под кабельный сальник M16 x 1,5, наружный диаметр кабеля: 4...8 мм
Форма изоляции контактов Zb
Прямое размыкание С
Минимальное усилие, необходимое для прямого размыкания 18 Н
Мин. усилие срабатывания 6 Н
Макс. скорость активации 1 м/с
Повторяемость позиционирования 0,1 мм в точках срабатывания с 1 миллионом циклов коммутации
Кодовое обозначение контакта Q300, DC-13 (Ue = 250 V, Ie = 0.27 А) в соответствии с EN/МЭК 60947-5-1 приложение А
A300, AC-15 (Ue = 240 V, Ie = 3 А) , Ithe = 10 А в соответствии с EN/МЭК 60947-5-1 приложение А
[Ui] номинальное напряжение изоляции 300 В в соответствии с CSA C22.2 No 14
500 В степень загрязнения 3 в соответствии с IEC 60947-1
300 В в соответствии с UL 508
Контактное сопротивление зажимов
