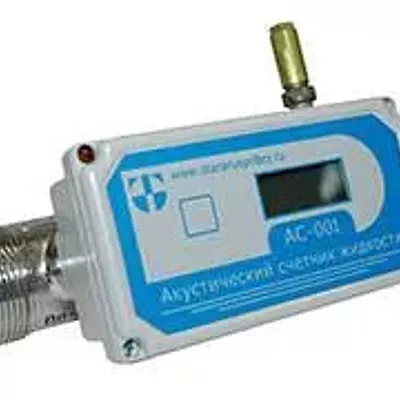

Счетчик жидкости акустический АС-001

Применение
Счетчик предназначен для местного и дистанционного измерения текущего расхода и суммарного объема жидкости, в том числе холодной, горячей и теплофикационной воды.

Описание
В состав счетчика входят:

первичный преобразователь расхода ПП (ПП17, ПП18М)*; ультразвуковой вычислитель, установленный на первичном преобразователе; комплект монтажных частей (опция).

Счетчик выпускается следующих исполнений:

по способу предоставления информации:
с частотным выходом (Г); с частотным выходом и ЖК-индикатором (Д); с выходом на ЭВМ через интерфейс RS-485 (Ж); с выходом на ЭВМ через интерфейс RS-485 и ЖК-индикатором (И).
по температуре измеряемой жидкости:
от 5 до 90°С (А); от 5 до 150°С (Б).
по назначению измеряемой жидкости и системе, в которой используется счетчик:
для системы горячего и холодного водоснабжения (В); для системы теплофикации (Т).
по способу осуществления питания:
от внутренней литиевой батареи (Р); от внешнего источника питания постоянного тока (С).
по направлению потока в счетчике:
правое (П); левое (Л).

Выходные сигналы счетчика и их параметры частотный (выполнен по схеме открытого коллектора с частотой 0÷250 Гц в зависимости от цены импульса, условного прохода, расхода жидкости; ток не более 20 мА, напряжение не более 15 В); цифровой на основе RS-485 (имеет оптопривязку с питанием от приемного устройства); показания 2-строчного ЖК-индикатора.

Индицируемые параметры на ЖКИ:

объем жидкости нарастающим итогом, м3; текущий расход жидкости, м3/ч.

Параметры измеряемой среды:

температура:
5...90°С (исполнение А); 5...150°С (исполнение Б).
давление 0,1...1,6 МПа.

Параметры внешних факторов Счетчик устойчив к воздействию:

температуры окружающего воздуха:
−10...+70°С (исполнения Г и Ж); 0...+50°С (исполнения Д и И).
атмосферного давления 630...800 мм рт. ст.; внешнего магнитного поля напряженностью 400 А/м, образованного переменным током частотой 50 Гц; синусоидальной вибрации частотой 5...25 Гц и амплитудой смещения не более 0,1 мм.

Степень защиты от воздействия пыли и воды IP54 по ГОСТ 14254-96.

Поверка
Поверка производится имитационным или проливным методом согласно методике, утвержденной Госстандартом РФ.
Межповерочный интервал — 4 года.

Надежность
Полный средний срок службы расходомера-счетчика — 25 лет.
Средняя наработка на отказ расходомера-счетчика — не менее 150000 ч.
