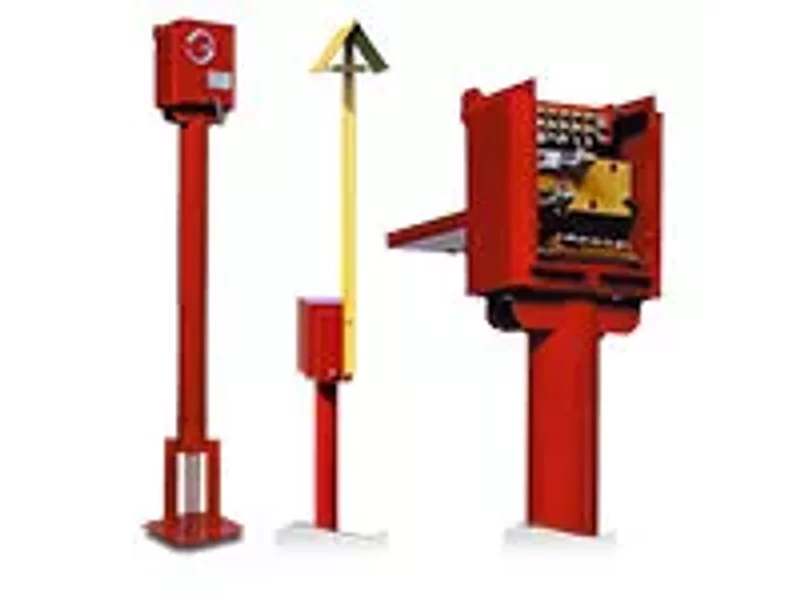

Коммутационно-измерительные пункты «ЭНЕРГОМЕРА» КИП

КИП
ТУ 4318-013-22136119-2002
Предназначены для оснащения контрольно-измерительных, контрольно-диагностических и контрольно-соединительных пунктов на трубопроводах и других подземных металлических сооружениях для контроля электрохимической защиты (ЭХЗ) вдоль трасс расположения трубопроводов, других подземных сооружений и соединения составных частей систем ЭХЗ согласно проектно-эксплуатационной документации.
Предназначены для размещения на открытом воздухе (категория размещения – 1).

Нормативно-правовое обеспечение:

Соответствуют ГОСТ Р 51164-98 «Трубопроводы стальные магистральные. Общие требования к защите от коррозии». Соответствуют ГОСТ 9.602-2006 «Сооружения подземные. Общие требования к защите от коррозии». Cертификат соответствия Госстандарта России РОСС.RU.ME86.Н00431 Свидетельство на полезную модель N29141.

Технические характеристики:
Условия эксплуатации по ГОСТ 15150:

Климатическое исполнение: УХЛ Категория размещения: 1 Диапазон рабочих температур окружающей среды: от -60°С до +50°С Количество силовых зажимов, шт: 0, 2, 3, 4, 5, 6 Допустимое сечение проводников силовых зажимов, мм2: до 100 Количество измерительных зажимов, шт: 0, 6, 12, 24* Допустимое сечение проводников дренажных кабелей, присоединяемых к силовым зажимам, мм2: до 100 Допустимое сечение проводников измерительных кабелей, присоединяемых к измерительным зажимам, мм2:  до 10 Уровень заглубления, мм:

- для обычных грунтов 800
- для прослабленных (болотистых, песчаных)1300

Масса КИПов, не более, кг:

- без трассоуказателя (вехи) 28
- с трассоуказателем (вехой)31

Степень защиты коммутационного шкафа: IP44 Срок службы установок, лет: 30

Примечание:
* При необходимости присоединения до 24-х измерительных цепей необходимо снять замыкатели между сдвоенными зажимами.
По заявкам заказчика могут выпускаться и другие исполнения КИПов по количеству силовых и измерительных зажимов, а также по уровню заглубления в грунт (длине стойки).

Конструктивные особенности:

Возможность коммутирования силовых и контрольных зажимов замыкателями, входящими в состав поставки. Универсальные силовые зажимы, позволяющие присоединять различные проводники кабелей (алюминиевые, медные, одножильные, многожильные). Открывающаяся на 270°С крышка коммутационного шкафа является полкой для размещения измерительных приборов в процессе замеров, инструментов, проведения записи в журнал. Большая номенклатура по количеству силовых и измерительных зажимов, а также по уровню заглубления в грунт. Исполнения, как для обычных грунтов – 0,8м, так и прослабленных (болотистых, песчаных) – 1,3м. Комплектование трассоуказателем (вехой). Маркировка на стойке цветной кольцевой полосой, показывающей глубину заглубления в грунт. Удобство монтажа и обслуживания. Доступность к зажимам.

Условия эксплуатации:

диапазон рабочих температур окружающей среды: от - 60°С до +50°С; относительная влажность воздуха: до 98% (при температуре +25°С); атмосферное давление (86,6 – 106,7)кПа (от 650 до 800 мм. рт. ст.); атмосфера типов I, II.
