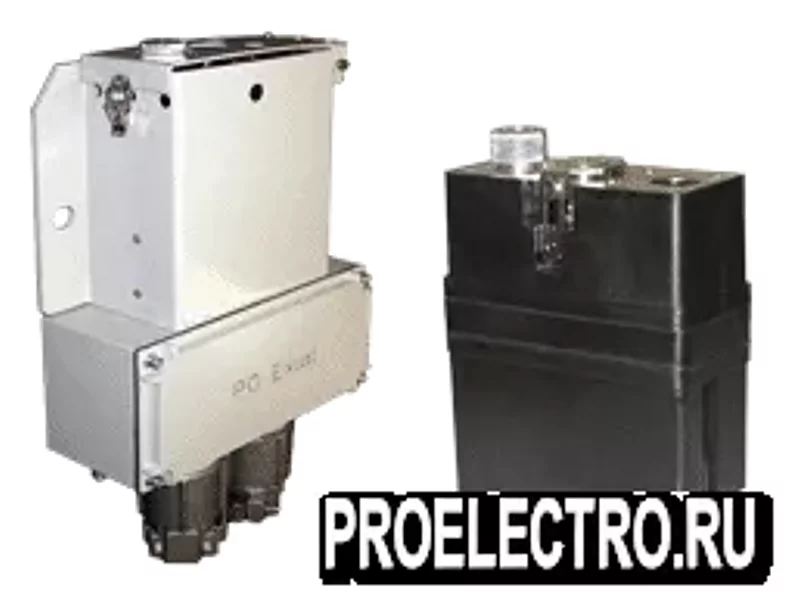

СГШР - сигнализатор концентрации метана

СГШР - сигнализатор концентрации метана.
Предназначен для непрерывного автоматического контроля довзрывоопасных концентраций метана в атмосфере угольных шахт, выдачи предупредительной световой и звуковой сигнализаций при превышении установленных пороговых значений с одновременным срабатыванием “сухих” контактов реле.

Область применения:использование в составе проходческих или очистных комбайнов, а также компрессорных установок, с обеспечением функции автоматического отключения электроэнергии, подаваемой на комбайны, компрессорные установки и другие шахтные устройства и механизмы, при превышении концентрацией метана пороговых значений.

Тип сигнализаторов - стационарный, автоматический, одноканальный
Режим работы сигнализаторов - непрерывный
Принцип действия сигнализаторов - термохимический
Рабочее положение - вертикальное, датчиком вниз
Способ забора пробы – диффузионный

Основные технические характеристики

Конструктивно сигнализаторы состоят из: Блока измерительного, блока аккумуляторов и кожуха защитного и имеют 2 реле для включения внешней звуковой сигнализации и отключения питания комбайна при превышении “порога 2”, разряде аккумуляторной батареи и обрыве датчика. Напряжение коммутации не более 36 В, током не более 1 А.

Сигнализаторы имеют два исполнения:

СГШР-01 - с питанием от встроенных аккумуляторов и возможностью подзарядки от бортовой сети постоянного тока напряжением от 20 до 36 В. СГШР-02 ­ с питанием от встроенных аккумуляторов.

Сигнализаторы относятся к рудничному особовзрывобезопасному оборудованию по ГОСТ Р 51330.0-99.

Маркировка взрывозащиты:

РО ExiasI - блок измерительный РО ExiaI Х - блок аккумуляторов РО ExiaI - кожух защитный

Степень защиты:

IP-54 - блок измерительный в сборе с блоком аккумуляторов IP-20 - кожух защитный

Комплект поставки:
Сигнализатор СГШР, техническая документация, ведомость ЗИП, комплект ЗИП.

За отдельную плату поставляется: датчик ИБЯЛ.413929.003 (взамен отработавшего свой ресурс), вентиль точной регулировки ИБЯЛ.306249.011, индикатор расхода ИБЯЛ.418622,003-05, баллоны с ГСО-ПГС, блок измерительный ИБЯЛ.424339.005, блок аккумуляторов ИБЯЛ.563511.001 (для СГШР-01) либо ИБЯЛ.563511.001-01 (для СГШР-02), трубка поливинилхлоридная гибкая ПВХ 4х1,5.
