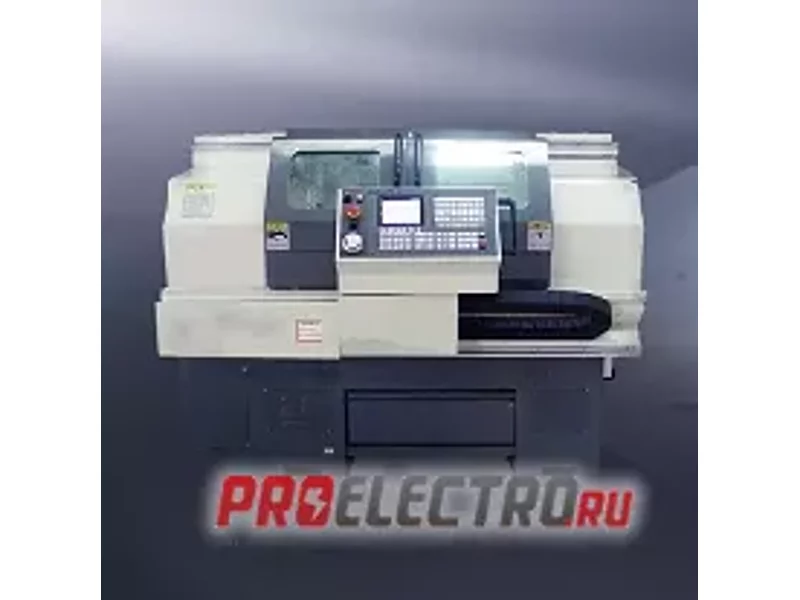

Токарные станки с ЧПУ CKA6126, CKA6130, CKA6136, CKA6136i, CKA6136P, CKA6140, CKA6140I
Цена по запросу
Сообщить об ошибке
Расскажите, что не так с этой карточкой — проверим и поправим.
Добавлен:
Поставщик
Санкт-Петербург · электротехнические изделия, светодиодные светильники, промышленное оборудование, кабельно-проводниковая продукция
3 172 товараОбновлял каталог 21.11.2015
Токарные станки с ЧПУ СКА
Основные технические параметры:
CKA6126 CKA6130
|
| Техническое описание | CKA6126 | CKA6130 |
| Техническое описание | Максимальный диаметр детали, обрабатываемой над станиной, мм | 260 | 300 |
| Максимальный диаметр детали обрабатываемой над суппортом | 145 | ||
| Максимальная длинна заготовки, мм | 600 | ||
| Максимальная длина обработки, мм | 500 | ||
| Максимальный диаметр обработки (4-позиционная вертикальная автоматическая резцедержка) | 260 | 300 | |
| Главная трансмиссия | Частота двигателя | Бесступенчатое изменение скорости | |
| Основной двигатель (Частота moo (кВт) | 4 | ||
| Диаметр отверстия в шпинделе, мм (mm) | 40 | ||
| Конус шпинделя | Morse 5 | ||
| Головка шпинделя | A2-5 | ||
| Шпиндель спереди, внутренний диаметр подшипника (mm) | 80 | ||
| Основное диапазон скоростей шпинделя (бесступенчатое изменение скорости)(об/мин) | 40~3500 (constant torque area:40~1000;constant power area: 1000~3500) | ||
| Пиноли | Диаметр втулки (mm) | 42 | |
| Перемещение втулки (mm) | 110 | ||
| Перемещение втулки шпинделя | Morse 3 | ||
| Система подачи | Максимальное перемещение резцедержка(мм) | Horizontal X 190 vertical Z 559 | |
| Диаметр поперечного шарикового винта мм х шаг | Horizontal X Φ20×5 vertical Z Φ25×5 | ||
| Горизонтальная сила резки (постоянная (N) | Horizontal (X)1200 | ||
| Вертикальная сила резки(дополнение) (N) | Vertical (Z)2400 | ||
| Горизонтальная скорость подачи мм/мин | 4000 | ||
| Вертикальная скорость подачи, мм/мин | 5000 | ||
| Точность позиционирования, мм | Horizontal (X)0.03 Vertical (Z)0.04 | ||
| reversal deviation, мм | Horizontal (X)0.013 Vertical Z)0.02 | ||
| Повторяемость позиционирования (mm) | Horizontal (X)0.012 Vertical (Z)0.016 | ||
| Точность обработки | IT6~ IT7 | ||
| Шероховатость поверхности обработанной детали | Ra1.6 |
CKA6136 и CKA6136i и CKA6136P:
|
| CKA6136 | CKA6136i | CKA6136P | |
| Наибольший диаметр заготовки устанавливаемый над станиной, мм | Φ360 | |||
| Наибольший диаметр заготовки устанавливаемый над суппортом, мм) | Φ180 | |||
| Максимальная длина заготовки, мм | 750/1000 | 400( тип вала ) | ||
| Максимальная длина обработки, мм | 580/830 | 230(тип вала) | ||
| Максимальный диаметр резки, мм | Вертикальный 4-позиционный | Φ360 | ||
| Горизонтальный 6- позиционный | Φ300(специальный заказ) | |||
| Перемещение | ||||
| X направление, мм | 230 | |||
| Z направление, мм | 580/830 | 230 | ||
| Горизонтальная и вертикальная быстрые подачи, мм/мин | X:4000 Z:5000 | |||
| Шпиндель |
| |||
| Диапазон скоростей шпинделя, об/мин | Двойная скорость | 32-2000(12 градусов) |
| 32-2000(12 градусов) |
| Частота | 0-2500:20-650(низкая) 75-2500(высокая)
|
| 20-2500:20-650( низкая ) 75-2500( высокая )
| |
| Один шпиндель+ частота |
| 200-3500 |
| |
| Один шпиндель + серво |
| 200-4000 |
| |
| Присоединительный торец главного шпинделя | Двойная скорость | A2-6 |
| A2-6 |
| Частота | A2-6 |
| A2-6 | |
| Один шпиндель+ частота |
| A2-5 |
| |
| Один шпиндель + серво |
| A2-5 |
| |
| Диаметр отверстия в главном шпинделе, мм | Двойная скорость | Φ48 |
| Φ52 |
| Частота | Φ52 |
| Φ52 | |
| Один шпиндель+ частота |
| Φ40 |
| |
| Один шпиндель + серво |
| Φ40 |
| |
| Главный двигатель | ||||
| Мощность (кВт) | Двойная скорость | 3/4.5 |
| 3/4.5 |
| Частота | 5.5 | |||
| Один шпиндель + серво |
| 7.5 | ||
| Резцедержатель | ||||
| Инструментальная головка | 4 позиций (или 6) | |||
| Размерная ручка инструмента, мм | 20×20 | |||
| Задняя бабка | ||||
| Максимальное перемещение рукава, мм | 130ручное перемещение задней бабки),120(гидравлическая задняя бабка) |
| ||
| Диаметр втулки (mm) | Φ63 |
| ||
| Втулка конуса шпинделя | Morse 4 |
| ||
| ЧПУ система управления | FAUNC 0i-Mate TD、、SIEMENS802C и других необходимых систем | |||
| Размер станка (длина х ширина х высота (мм) | 750 тип: 2300×1480×1520 1000 тип: 2550×1480×1520
| 750 тип : 2300×1480×1520 1000 тип : 2550×1480×1520
| 1950×1480×1520 | |
| Вес Нетто, кг | 1800/1950 | 1550 |
CKA6140 , CKA6140I:
| Параметры | CKA6140 | CKA6140i | |
| Наибольший диаметр заготовки устанавливаемый над станиной, мм | Φ400 | ||
| Наибольший диаметр заготовки устанавливаемый над суппортом, мм) | Φ200 | ||
| Максимальная длина заготовки, мм | 750/1000 | ||
| Максимальная длина обработки, мм | 620/870 | ||
| Максимальный диаметр резки, мм | Вертикальный 4 позиционный |
Φ400 | |
| Вертикальный 6-позиционный | Φ340(специальный заказ) | ||
| Перемещение по осям | |||
| X перемещение , мм | 205 | ||
| Z перемещение, мм | 625/875 | ||
| Основной шпиндель | |||
| Скорость главного шпинделя, об/мин | Двухскоростной | 32~200(12grade) |
|
| «аналог-код» | 32~200(12grade) |
| |
| аналог-код + единственный шпиндель станка |
| Ⅰтип 200~2200 Ⅱ tтип 200~3500 | |
| Серводвигатель+ единственный шпиндель станка |
| 200~3500 | |
| Торец шпинделя | Двухскоростной | A2-6 |
|
| «аналог-код» | A2-6 |
| |
| аналог-код + единственный шпиндель станка |
| A2-5 | |
| Серводвигатель+ единственный шпиндель станка |
| A2-5 | |
| Диаметр отверстия шпинделя, мм | Двухскоростной | Φ48 |
|
| «аналог-код» | Φ52 |
| |
| аналог-код + единственный шпиндель станка |
| Φ40 | |
| Серводвигатель+ единственный шпиндель станка |
| Φ40 | |
| Главный двигатель | |||
| Мощность, кВт | Двухскоростной | 3/4.5 | |
| аналог-код | 5.5 | ||
| Резцедержатель | |||
| Инструментальная головка | 4 или 6(специальный заказ) | ||
| Размер ручки инструмента, мм | 20×20 | ||
| Задняя бабка |
