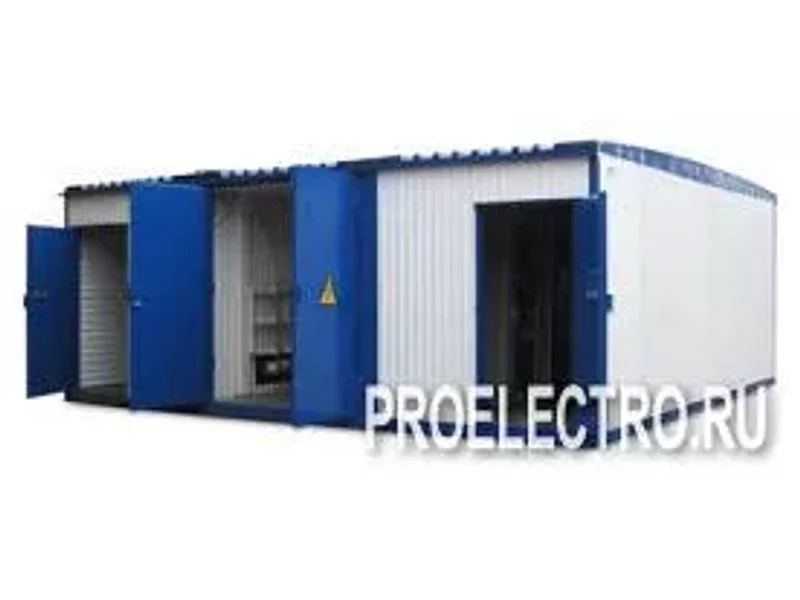

Комплектные трансформаторные подстанции в моб-м блоке контейнерном здании КТПНУ
В наличии
Цена по запросу
Добавлен:
Поставщик
Чебоксары · Энергетическое оборудование, низковольтная аппаратура, НКУ
101 товаровОтвет ~2 чБыл в сети 22.05.2012
КТПНУ
предназначены для приема, преобразования и распределения электрической
энергии трехфазного переменного тока частоты 50 Гц напряжением до 10 кВ.
КТПНУ поставляются на объект отдельными блок модулями с установленной
аппаратурой. Это значительно позволяет сэкономить время на монтажные
работы. Применяются в системах электроснабжения служб нефтяной и газовой
промышленности и других промышленных объектах
Структура условного обозначения
2 КТПНУ – Х/Х/0,4 – 2001/Х /Х /УХЛ1
1 2 3 4 5 6 7 8 9
1 - число силовых трансформаторов установленных в подстанции
2 - комплектная трансформаторная подстанция наружной установки утепленная;
3 - мощность силового трансформатора, кВА;
4 - номинальное напряжение на стороне высокого напряжения (ВН) трансформатора, кВ;
5 - номинальное напряжение на стороне низкого напряжения (НН), кВ;
6 - год разработки документации на КТПНУ;
7 - вид исполнения: П - проходная, Т - тупиковая;
8 - исполнение ввода ВН и вывода НН: К - кабельный, В - воздушный;
9 - климатическое исполнение и категория размещения. Преимущества
Комплектная трансформаторная подстанция состоит из 3-х составных частей (блоков): блок УВН, блок трансформаторного отсека и блока РУНН,изготавливаемых по требованиям настоящих технических условий и конструкторской документации, утвержденных в установленном порядке.
УВН КТПНУ состоят из:
Структура условного обозначения
2 КТПНУ – Х/Х/0,4 – 2001/Х /Х /УХЛ1
1 2 3 4 5 6 7 8 9
1 - число силовых трансформаторов установленных в подстанции
2 - комплектная трансформаторная подстанция наружной установки утепленная;
3 - мощность силового трансформатора, кВА;
4 - номинальное напряжение на стороне высокого напряжения (ВН) трансформатора, кВ;
5 - номинальное напряжение на стороне низкого напряжения (НН), кВ;
6 - год разработки документации на КТПНУ;
7 - вид исполнения: П - проходная, Т - тупиковая;
8 - исполнение ввода ВН и вывода НН: К - кабельный, В - воздушный;
9 - климатическое исполнение и категория размещения. Преимущества
- уменьшенные габаритные размеры различные типы коммутационной аппаратуры установка отопления, пожарной сигнализации, вентиляции возможность установки АВР на РУНН и УВН учет электроэнергии ведется на УВН и РУНН установка как отечественных так и импортных комплектующих цельносварная конструкция, обеспечивающая механическую прочность порошковая окраска пыле- и влагозащищенная конструкция комплектуются коммутационными аппаратами: рубильники: Р, РБ, РЕ, ВР, ВРА разъединители: РВЗ, РЛНД, РФВЗ, РВ выключатели нагрузки ВНР-10/400, ВНА-10/630 вакуумные выключатели BB/TEL
Комплектная трансформаторная подстанция состоит из 3-х составных частей (блоков): блок УВН, блок трансформаторного отсека и блока РУНН,изготавливаемых по требованиям настоящих технических условий и конструкторской документации, утвержденных в установленном порядке.
УВН КТПНУ состоят из:
- шкафов ввода высокого напряжения (ШВВ); камер сборных одностороннего обслуживания КСО-299М; КСО-398; КСО-399
- КТПНУ до 2500 кВА; КТПНУ до 1000 кВА.
