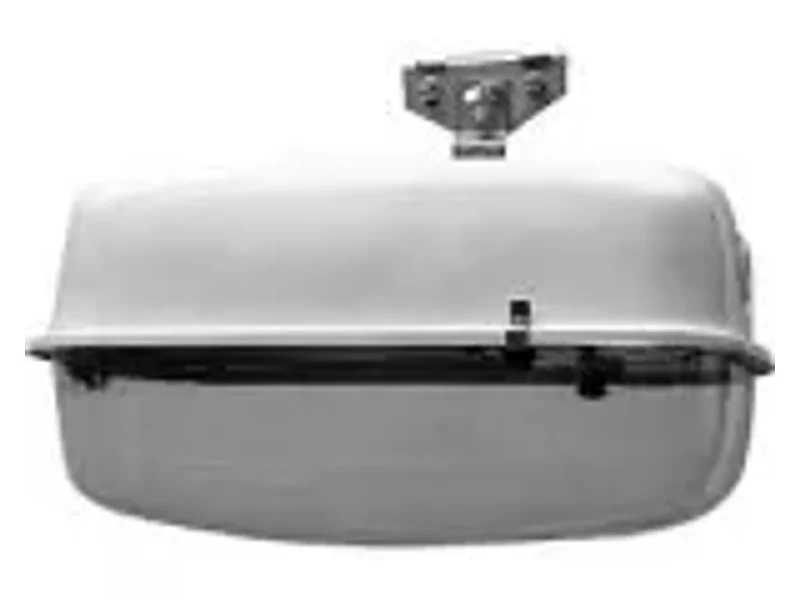

Уличные светильники ЖСУ08, РСУ08

Напряжение, В 220+10% Номинальная частота, Гц 50 Климатическое исполнение У1, ХЛ 1 Степень защиты, IP 53 Модификация
001/003 — с защитным стеклом 002 — без защитного стекла
Габаритные размеры 580x340x390

Назначение

Улицы и дороги со средней и слабой интенсивностью движения транспорта, железнодорожные станции и платформы, территории дворов, школ и детских садов.

Преимущества

Корпус окрашен атмосферостойкой эмалью, предохраняющей от коррозии. Отражатель устойчив к воздействиям окружающей среды и сохраняет параметры в процессе эксплуатации. Защитное стекло не подвержено воздействию ультрафиолета. ПРА заменяется быстро и легко. Светильник прост и удобен в обслуживании. Имеется подвесная модификация.

Тип источника света

ДНаТ 150,250 ДРЛ 125,250 ДРИ 150,250 ЛОН 300

Конструкция

Корпус и панель изготовлены методом глубокой вытяжки из стального проката. Отражатель штампованный алюминиевый альзакированный для ЖКУ и ЖСУ или штампованный стальной алюминированный для РКУ,РСУ. Узел крепления на кронштейн излитого под давлением алюминия. Узлы подвеса на трос и брус — из штампованных стальных пластин, имеет возможность поворота на 90°. ПРА установлен на откидной стальной пластине. Подвесной светильник мод. 003 — крепление на брус 80x100 мм (для РЖД). Защитное стекло из светостабилизированного полиметилметакрилата. Уплотнение — резиновая прокладка.

Установка и обслуживание

Светильники ЖСУ08, РСУ08 мод.001, 002 рекомендуется устанавливать на несущем тросе диаметром 6-12,5 мм. Светильники ЖСУ08, РСУ08 мод. 003 рекомендуется устанавливать на брус сечением 80x100 мм. Светильники ЖКУ08, РКУ08 рекомендуется устанавливать на Г-образных кронштейнах опор под углом 15° — 20° к горизонту. Диаметр трубы оголовника кронштейна — 48 мм. Высота установки светильников 6-10 м. Для технического осмотра и замены лампы светильника необходимо открыть замки, соединяющие защитное стекло с корпусом. Защитное стекло примет вертикальное положение. Это обеспечит свободный доступ к патрону с лампой. Для технического обслуживания светильников необходимо вывернуть специальный винт, соединяющий корпус и панель с комплектующими деталями. Панель примет вертикальное положение. Это обеспечит доступ к дросселю, ИЗУ, конденсаторам, клеммным колодкам с монтажными проводами. Сборку светильника производить в обратной последовательности.
