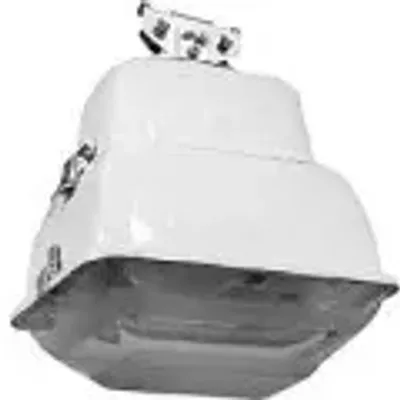

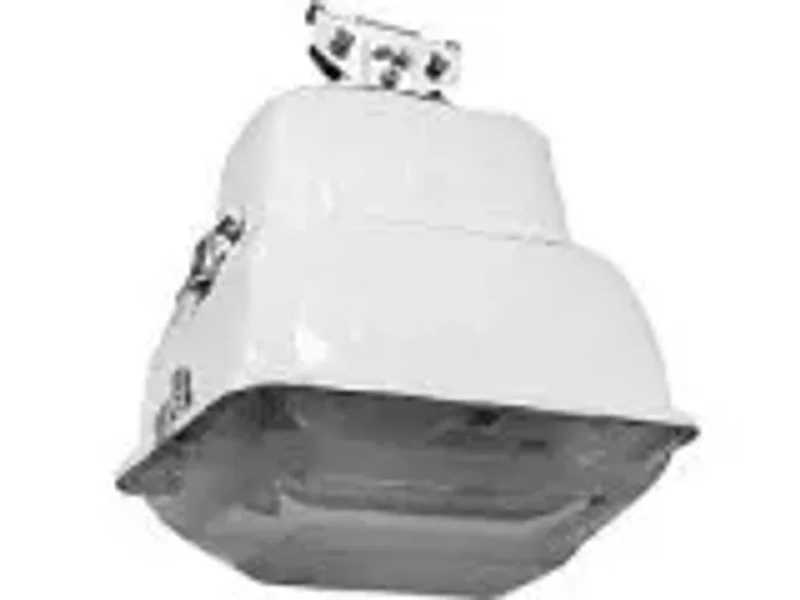

Уличные светильники ЖСУ17, РСУ17

Напряжение, В 220+10% Номинальная частота, Гц 50 Климатическое исполнение У1, ХЛ 1 Степень защиты, IP 23 Модификация
001 — с защитным стеклом 002 — без защитного стекла 003 — крепление на брус 80x100 мм (для РЖД)
Габаритные размеры 385x285x465

Назначение

Улицы, дороги, площади с высокой, средней и малой интенсивностью движения транспорта, территории железнодорожных станций.

Преимущества

Светильник вандалоустойчив. Отражатель устойчив к воздействию окружающей среды, сохраняет светотехнические параметры в процессе эксплуатации. Защитное стекло ударопрочно и устойчиво к воздействию ультрафиолета. Светильник прост и удобен в обслуживании.

Тип источника света

ДНаТ 70,100,150,250 ДРЛ 125, 250 ДРИ 70,100,150,250

Конструкция

Корпус оптического отсека и крышка отсека ПРА изготовлены методом глубокой вытяжки из листовой стали и окрашены порошковой эмалью. Отражатель изготовлен из алюминиевого проката и альзакирован для ЖСУ17 или из стального проката алюминированный для РСУ17. Защитное стекло из светостабилизированного поликарбоната. ПРА установлен на съемной пластине. Уплотняющая прокладка из войлока. Узел крепления имеет возможность поворота на 90 градусов. Патрон закреплен на скобе.

Установка и обслуживание

Светильники должны устанавливаться на несущем тросе диаметром 6…12,5 мм. Рекомендуемая высота установки 6-8 м. Для замены лампы открыть замок, крепящий прозрачное защитное стекло. Защитное стекло примет вертикальное положение и откроет доступ к патрону и лампе. Для осмотра светильника необходимо открыть замок соединяющий корпус и крышку. Корпус опустится и обеспечит доступ к дросселю, ИЗУ, конденсаторам, клеммным колодкам и монтажным проводам. Сборку светильника производить в обратной последовательности. Мод. 003 устанавливается на брус сечением 80x100 мм.
