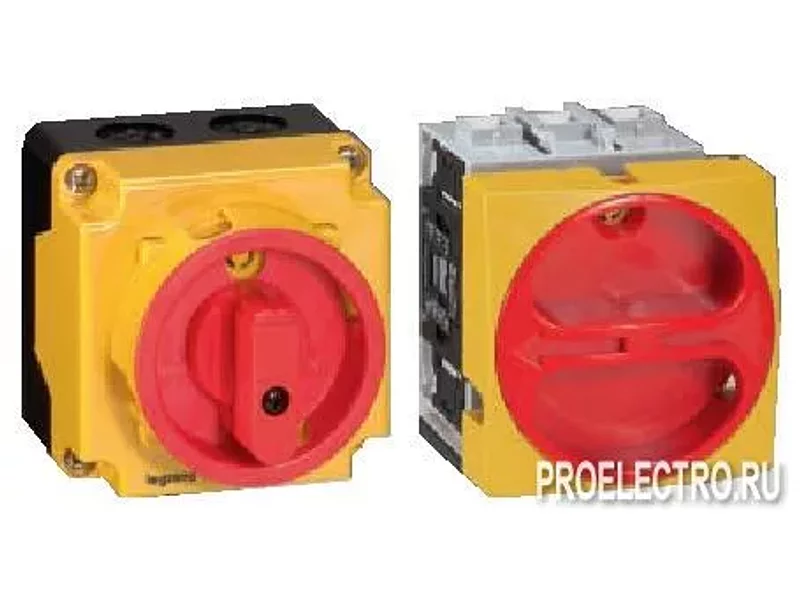

Выключатель-разъединитель 3 полюса 25А, скрытого монтажа | арт. 22102 | Legrand

Выключатели-разъединители на токи от 20А до 100А | Legrand, Франция |
Трехфазные выключатели-разъединители Legrand предназначены для безопасного отключения под нагрузкой и разъединения фаз.
Индикация состояния выключателя осуществляется по положению красной поворотной ручки:
- горизонтальное – ОТКЛ.
- вертикальное – ВКЛ.
Выпускаются выключатели-разъединители в двух вариантах:
- для скрытого монтажа, запираемые на навесной замок
- дистанционные выключатели в коробке IP 65.
Дистанционные выключатели-разъединители Легран могут запираться навесным замком в положении ОТКЛ. Выключатели служат для отключения под нагрузкой и разъединения фаз.
Применяются выключатели для управление вентиляционным оборудованием и кондиционерами, электродвигателями, стационарными или передвижными электрическими машинами.
При установке в коробки обеспечивается класс изоляции II (при использовании изоляционных колпачков из комплекта коробки).
Степень защиты IP 40 и IP 65, стойкость к внешним механическим воздействиям IK 07
Рабочая температура: от 30С до +70С
Степень защиты:
- IP 2 (с внутренней стороны)
- IP 65 для коробок
- IP 65 для комплектных устройств.
Номинальное напряжение изоляции Ui: 690В
Условный тепловой ток на открытом воздухе Ith, А: 20, 25, 32, 50, 63, 80, 100
Номинальный непрерывный ток Iu, A: 20, 25, 32, 50, 63, 80, 100
Условный тепловой ток в оболочке Ithе, A: 16, 20, 25, 40, 50, 63, 80
Номинальное импульсное выдерживаемое напряжение Uimp: 6кВ (4кВ для 20А)
Номинальный рабочий ток АС 21 А/22 А, A: 16, 25, 32, 50, 63, 80, 100
