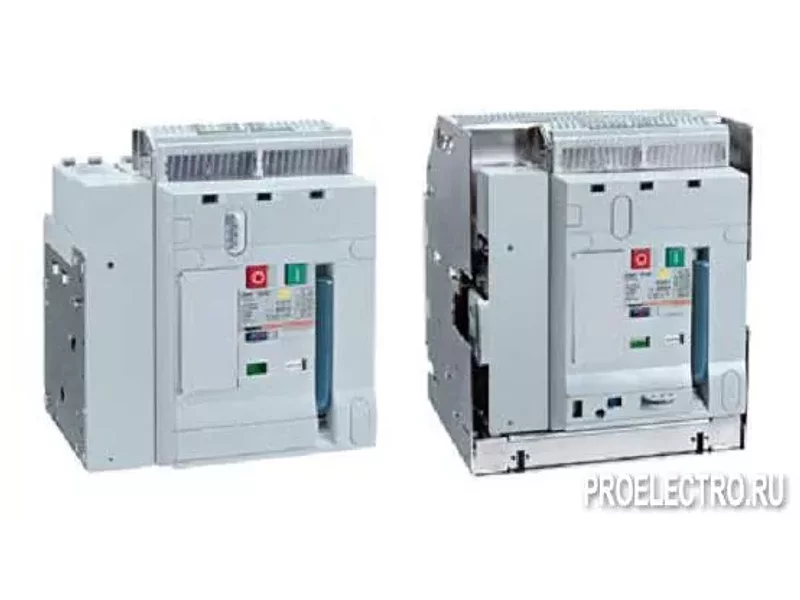

Выключатель-разъединитель DMX3-I 4000 4P, 4000 A,тип 2,стационарный | арт. 28698

Выключатели нагрузки серии DMX3 номиналом до 4000А без расцепителя | Legrand, Франция |
Новая серия воздушных выключателей компании Legrand позволяют не только основательно защитить электроустановку до 4000А, но также являются надежными и безопасными в эксплуатации.
Для поддержания бесперебойной и безопасной работы используются системы автоматического ввода резерва (АВР). Их традиционная область применения: больницы, общественные здания, предприятия непрерывного производства, аэропорты и оборонные объекты.
Все воздушные автоматические выключатели DMX3 и выключатели нагрузки DMX3-I поставляются как в фиксированном, так и выкатном исполнении, а также имеют два типоразмера.
Для всех автоматических выключателей серии DMX3 эксплуатационный ток короткого замыкания равен предельной отключающей способности Ics = 100% Icu: при включении аппарата во время короткого замыкания в цепи он не выйдет из строя.
Воздушные автоматы DMX3 могут комплектоваться двумя типами электронных расцепителей в двух вариациях (LSI и LSIg): стандартным MP4 с регулировочными винтами и жидкокристаллическим экраном и расцепителем MP6 с сенсорным экраном. Кроме того, он имеет полностью автономное питание. Это позволяет обслуживать DMX3 в выключенном состоянии или настраивать его до ввода в эксплуатацию, когда он еще не подключен к системе энергоснабжения объекта.
Электронные расцепители MP4 и MP6 могут производить обмен данными через порт RS-485. Этот порт используется для дистанционного контроля и управления аппаратом по протоколу MODBUS.
Технические характеристики:
Количество полюсов: 3Р, 4Р
Номинальный ток, А: 800, 1000, 1250, 1600, 2000, 2500, 3200, 4000
Номинальное рабочее напряжение Ue: 690В,
Номинальное напряжение изоляции Ui: 1000В,
Частота: 50/60Гц
Номинальное импульсное выдерживаемое напряжение Uimp: 12кВ
Отключающая способность:
DMX3 – 42кА, DMX3-N – 50кА, DMX3-H – 65кА, DMX3-L – 100кА
Категория применения: В
Применение в качестве разъединителя: да
Износоустойчивость, циклов:
- механическая 10000
- электрическая 5000
Рабочая температура: -5С до +70C
Аппараты всех номиналов имеют одинаковую глубину, что облегчает подсоединение шин.
Фиксированные автоматические выключатели DMX3 комплектуются задними выводами для присоединения шин в горизонтальном положении.
Выкатные автоматические выключатели DMX3 комплектуются плоскими задними выводами.
