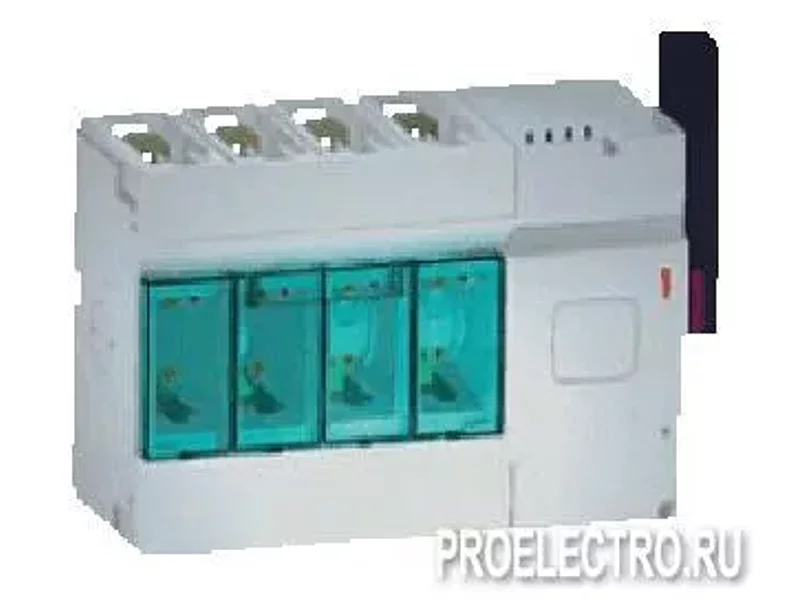

Выключатель-разъединитель DPX-IS 630 4P 630A левосторонее управление | арт 26683

Выключатели-разъединители с видимым разрывом DPX-IS 630 на токи до 630А | Legrand, Франция |
Выключатели-разъединители (изолирующие выключатели) с видимым разрывом DPX-IS позволяют оптимальным образом удовлетворить требованиям, предъявляемым к защите электроустановок помещений офисно-административного и промышленного назначения.
Изолирующие выключатели серии DPX-IS 630 предназначенные для отключения под нагрузкой. Выпускаются в двух версиях: оснащаемые и неоснащаемые независимым расцепителем. Возможно оснащение блокиратором
Выключатель-разъединитель с видимым разрывом главных контактов фирмы Легран оснащен механизмом быстрого разведения контактов и дугогаситильными камерами (по одной на каждый полюс выключателя).
Технические характеристики:
Количество полюсов: 3P, 4P
Номинальный ток: 400A, 630A
Номинальное напряжение изоляции: 800В переменного тока
Номинальное импульсное напряжение, Uimp: 8кВ
Ток, выдерживаемый в течение 1с, Icw: 12кА
Номинальное рабочее напряжение, Ue: 690В
Номинальная частота: 50/60 Гц
Допустимый сквозной ток КЗ с плавким предохранителем Icc: 100кA
Максимальный номинал защиты gG: 400A, 630A
Максимальный номинал защиты aM: 400A, 630A
Отключающая способность при коротком замыкании Icm: 40кA
Вспомогательные и сигнальные контакты: да
Минимальный расцепитель напряжения и расцепитель тока: да
Стационарное исполнение: да
Поворотные рукоятки: да
Категория применения: AC 23 A
Механическая износостойкость: 15000 циклов
электрическая износостойкость: 1500
Индекс защиты: IP 20 с фронтальной стороны
Рабочая температура, C: от -25 до +70
Установка на монтажную панель:
- вертикально
- горизонтально
Варианты управления:
- фронтальное управление
- управление с правой стороны
- управление с левой стороны
Электрические аксессуары аналогичные аппаратам серии DPX
DPX-IS оснащаемые независимым расцепителем поставляются без независимого расцепителя. Они могут быть оснащены дифференциальным реле с тороидальными трансформаторами.
