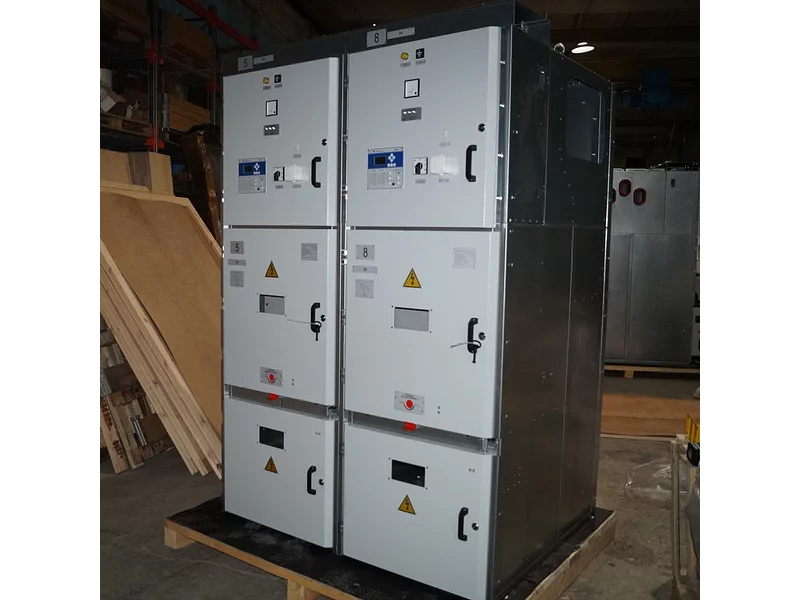

Ячейка КРУ серии КА-10С от производителя

1 Номинальное напряжение (линейное), кВ

6; 10

2 Наибольшее рабочее напряжение (линейное), кВ

7,2; 12

3 Номинальный ток главных цепей шкафов КРУ, А

630; 1000; 1600; 2000; 2500; 3150; 4000

4 Номинальный ток сборных шин, А

1000; 1600; 2000; 2500; 3150; 4000

5 Номинальный ток отключения выключателя, встроенного в КРУ, кА

12,5; 16; 20; 25; 31,5; 40; 50

6 Ток термической стойкости (кратковременный ток), кА

20; 25; 31,5; 40; 50

7 Номинальный ток электродинамической стойкости главных цепей шкафов КРУ (амплитуда), кА

51; 64; 81; 102; 128

8 Время протекания тока термической стойкости, с

3

9 Номинальное напряжение вспомогательных цепей, В:

постоянного тока

переменного тока

110; 220

220
