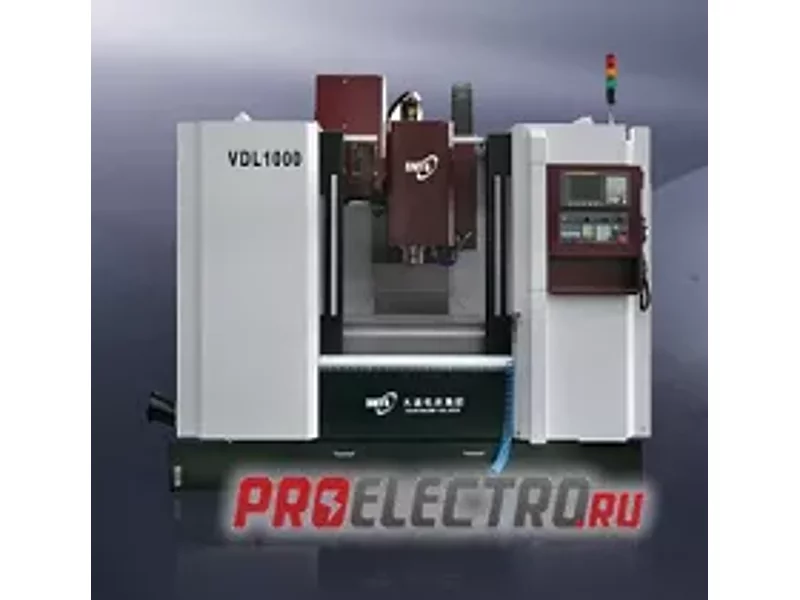

Вертикальный фрезерный обрабатывающий центр VDL служит для фрезерования, сверления, растачивания, а так же резьбонарезания. Станок может обрабатывать отверстия, пазы и криволинейные поверхности. Система ЧПУ этого станка, с учётом его конструкции, может одновременно работать по 3 и 4 координатам (4 координаты при установке поворотного стола).
Общий конструктив обрабатывающего центра (станины, ШВП и направляющих) предоставляет возможность высокоскоростной обработки, плюс высокие параметры жёсткости, а соответственно точности и вибростойкости. Размер рабочего стола станка составляет 1120х560 мм. Линейными направляющими качения оснащаются оси X, Y и скольжения по оси Z и скорость перемещения по осям может составлять до 24 м/мин. Перемещение Х, Y, Z – 1020, 560, 600 мм. Применением системы централизованной смазки направляющих и гайки ШВП увеличивает ресурс и снижается трудоемкость обслуживания. Телескопическая защита позволяет уменьшить количество стружки попадающих на направляющие и ШВП.
ШВП и серводвигатель соединяются гибкой безлюфтовой муфтой, что обеспечивает высокую эффективность и минимальный люфт, точную передачу вращательного момента привода и высокую динамику перемещения.
ШВП и серводвигатель соединяются гибкой муфтой, что обеспечивает высокую эффективность и минимальный люфт, точную передачу вращательного момента привода и высокую динамику перемещения.
Вертикальный обрабатывающий центр VDL
|
| VDL500 | VDL600A | VDL800 | VDL1000 | VDL1200 | VDL1400A |
| Стол(д×ш)(мм) | 700×320 | 800×420 | 900×420 | 1120×560 | 1220×620 | 1450×620 |
| Расстояние от торца шпинделя до рабочей поверхности (мм) | 140-520 | 150-670 | 150-670 | 135-735 | 100-775 | 100-775 |
| Перемещение по осям X/Y/Z(рабочий ход) | 450/350/380 | 600/420/520 | 800/420/520 | 1020/560/600 | 1200/600/675 | 1400/600/675 |
| X/Y/Z скорость быстрых перемещений по осям (м/мин) | 30/30/30 | 24/24/20 | 24/24/20 | 24/24/18 | 24/24/18 | 24/24/18 |
| Количество инструментальных позиций | 12 | 16/ 24 | 16/ 24 | 20/ 24 | 24 | 24 |
| Вес Нетто , кг | 2500 | 4800 | 5200 | 7000 | 8000 | 8500 |
|
| VDL1000B | VDL1200P | VDL1300 |
| Стол(д×ш)(мм) | 1220×600 | 2×1200×580 | 1300×560 |
| Расстояние от торца шпинделя до рабочей поверхности (мм) | 120-730 | 100-775 | 135-735 |
| Перемещение по осям X/Y/Z(рабочий ход) | 1020/610/610 | 1200/600/675 | 1270/560/600 |
| X/Y/Z скорость быстрых перемещений по осям (м/мин) | 30/30/24 | 24/24/18 | 24/24/18 |
| Количество инструментальных позиций /Тип | 20/барабан 24/поворотный кронштейн | 20/барабан 24/поворотный кронштейн | 20/барабан 24/поворотный кронштейн |
| Вес Нетто, кг | 7000 | 10800 | 7200 |
|
| VDL500E | VDL600E | VDL800E | VDL1000E | VDL1500E | VDL1800E |
| Размер рабочей поверхности, мм | 600×320 | 800×460 | 900×500 | 1050×560 | 1600×760 | 2000×860 |
| Перемещение по осям X/Y/Z(рабочий ход), мм | 450/350/380 | 610/460/560 | 820/500/560 | 1020/550/510 | 1530/760/710 | 1830/860/800 |
| Расстояние от торца шпинделя до рабочей поверхности, мм | 140-520 | 120-680 | 120-680 | 150-660 | 130-840 |
|
| Максимальная скорость шпинделя станка, об/мин | 10000 | 8000-10000 | 8000/10000 | 8000/1000 | 6000/8000 | 6000/8000
|
| X/Y/Z скорость быстрых перемещений по осям , м/мин | 36/36/30 | 36/36/30 | 36/36/30 | 36/36/30 | 30/30/20 | 24/24/18 |
| Количество инструментальных позиций | 12/20 | 16/24 | 16/24 | 20/24 | >/24 | /24 |
| Вес,кг | 2500 | 5200 | 6000 | 6600 | 10500 | 18000 |
