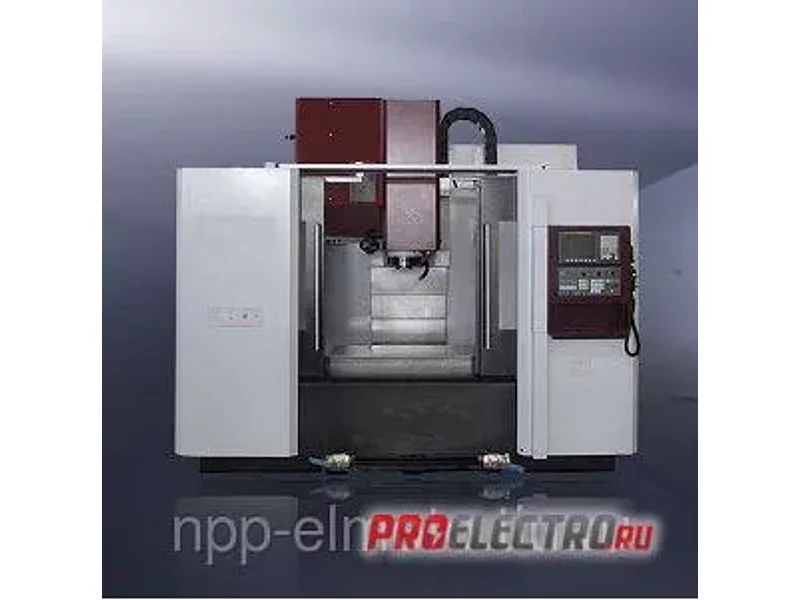

Вертикальный обрабатывающий центр XD

XD30A

XD40A

Стол(д×ш)(мм)

700×320

800×420

Количество,ширина, расстояние  Т-образных пазов (b/tslots)

3×14×110

3×18×125

Наибольшая нагрузка на стол, кг

350

500

Расстояние от линий центра шпинделя до поверхности направляющих стойки, мм

430

511

Расстояние от торца шпинделя до рабочей поверхности (мм)

140-520

150-670

Перемещение по осям X/Y/Z (рабочий ход)

450/350/380

600/420/520

X/Y/Z скорость быстрых перемещений по осям (м/мин)

30/30/30

24/24/20

Скорость рабочей подачи, мм/мин

1-10000

X/Y/Z    привод (Nm)

11/11/11

12/12/12

Мощность электродвигателя главного привода, кВт

5.5/7.5

7.5/11

Диапазон частот вращения шпинделя, об/мин

60-10000

60-8000

Конус шпинделя

                     40(7/24)

X/Y/Z Точность позиционирования, мм

0.016

X/Z:0.02  Y:0.016

Требуемое давление воздуха, МПа

0.5

0.6

Габаритные размеры (Д х Ш х В), мм

2500×2000×2200

2310×2040×2337

Вес Нетто (кг)

2400

4000
