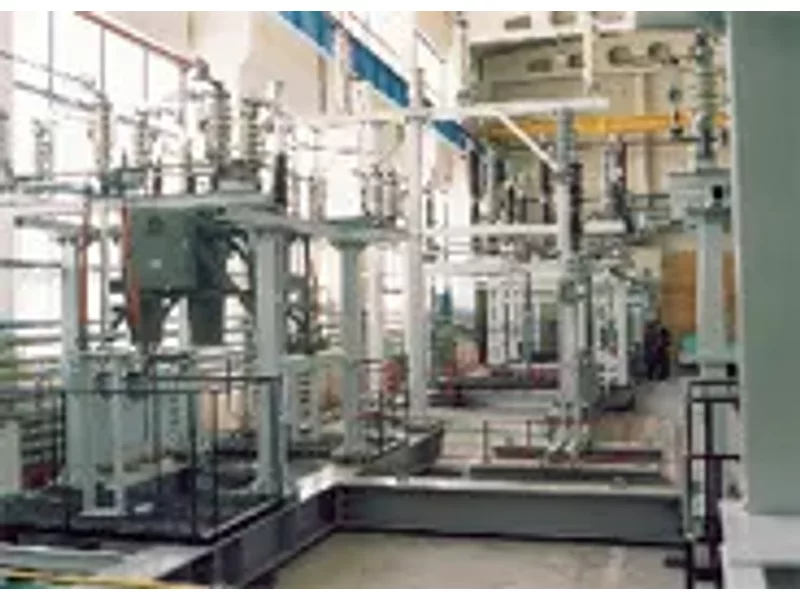

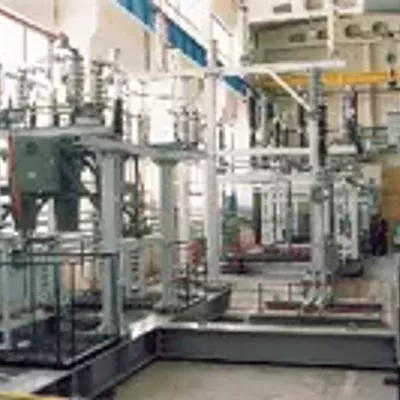

КТПБ 110/10(6)кВ.

Общие сведения:
КТПБ-110/10(6) кВ предназначена для приема, преобразования и распределения электрической энергии переменного тока промышленной частоты 50 Гц при номинальных напряжениях 110,10 кВ.

Особенности:
Подстанция представляет собой быстромонтируемый блочный комплекс не требующий производства строительных и земляных работ за исключением наличия ровной площадки с грунтами выдерживающими удельное давление конструкций. Все оборудование собирается на жестких несущих рамах устанавливаемых непосредственно на выровненный грунт.
В случае недостаточной несущей способности грунта в качестве основания могут применяться дорожные плиты.

Конструкция подстанций.
В общем случае КТПБ, содержащее оборудование напряжением 110, 6(10) кВ, состоит из следующих основных частей:

рама модуля ОРУ 110 кВ; блоки с электрооборудованием и аппаратами, ошиновка ОРУ 110 кВ; комплектно-распределительное устройство наружной установки ЗРУ-6 кВ серии К-98К УХЛ1; кронштейны, элементы ошиновки для присоединения КРУ к силовому трансформатору; элементы и узлы наружного освещения, ремонтного ограждения блоков 110 кВ; комплект кронштейнов и металлических лотков подвесных кабельных конструкций для прокладки контрольного кабеля в ОРУ 110 кВ; наземные кабельные конструкции; рама силового трансформатора с маслоприёмниками; ограждение подстанции; элемент здания ОПУ.

Безопасность в эксплуатации:

высокая надежность обеспечивается за счет применения нормированных компонентов и стандартизированных аппаратов, а также проходных и опорных изоляторов, имеющих ребра с высокой трегингостойкостью; в КТПБ предусмотрены: механическая блокировка; электромагнитная блокировка коммутационного оборудования; блокировка индивидуальных приводов шинного и линейного разъединителей с выключателем 10 кВ.

Краткая техническая характеристика:

Номинальное напряжение: Высшее-110 кВ Низшее-10(6) кВ Мощность силового трансформатора-2500-63000 кВа Тип ячеек КРУ 10(6) кВ-К-98У1 (УХЛ1) и К-98К

Условия эксплуатации:
- КТПБ рассчитана для наружной установки на высоте не более 1000 м над уровнем моря и работы в условиях, соответствующих исполнению ХЛ категории размещения I в атмосфере типа II по ГОСТ 15150-69 и ГОСТ15543.1-89.
- КТПБ рассчитаны на восприятие максимальных ветровых нагрузок, соответствующих IV климатическому району по ветру, и гололедных нагрузок, соответствующих IV району по гололеду, а также совместного воздействия климатических факторов в сочетаниях, соответствующих ПУЭ.
