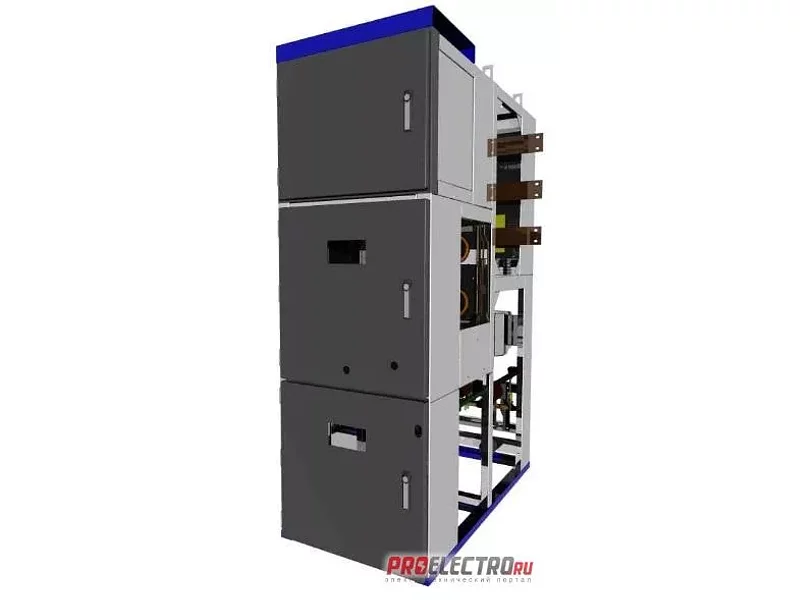

Ячейки КРУ 6(10)кВ "БРИЗ"

КРУ "Бриз"


Комплектные распределительные устройства «БРИЗ» используются для передачи и приема электроэнергии трёхфазного переменного тока 50 Гц и номинального напряжения 6; 10 кВ в сетях с заземлением или изоляцией нейтрали.

Применение - Комплектные распределительные устройства «БРИЗ» - это РУ напряжением 6; 10 кВ для трансформаторных подстанций, контейнерных и комплектных РУ подстанций и электростанций энергосистем. Применяются на железнодорожном транспорте и организациях нефтедобывающей и газовой промышленности.
- Для объектов нефтепроводов КРУ выполняются в строгом соответствии с ОБЩИМИ ТЕХНИЧЕСКИМИ ТРЕБОВАНИЯМИ ОАО АК «Транснефть» ОГГ-75.180.00-КТН-292-06.
- Шкафы КРУ категории размещения «3», имеют климатическое исполнение «УХЛ», «У», «Т» согласно ГОСТ 15543.1. и ГОСТ 15150.
Допустимый диапазон рабочих температур: от - 25 до +50. С подогревом шкафов эксплуатация КРУ возможна при температуре минус 60°С.
- Влажность воздуха: для ТЗ 98% (при +35 °С) для УЗ 95% (при +25).
- Максимальная допустимая высота расположения КРУ над уровнем моря – 1000 м.
- Атмосферное давление: 86,6-106,7 кПа (645-795 мм ртутного столба).
- Атмосфера типа II: не содержит токопроводящих веществ, агрессивных паров и газов в разрушающих металл концентрациях, не взрывоопасная (по ГОСТ 15150).
- Степень защиты оболочек шкафов – IР31 при закрытых крышках, дверях, листах секции КРУ (согласно ГОСТ 14254). IР00 – при ремонте выкатного элемента и открытых дверях отсеков.
КРУ «БРИЗ» укомплектованы элегазовыми и вакуумными выключателями зарубежных и Российских производителей, а также микропроцессорами релейной защиты.

Особенности КРУ «БРИЗ»: - КРУ укомплектовано широкой гаммой установленных выключателей: VD4, EVOLIS, ВВТ-10 «БРИЗ», VELT-10, КВЭ/TEL, SION, HD4;
- КРУ укомплектовано широкой гаммой установленных измерительных трансформаторов тока и напряжения: ЗНОЛП, ТОЛА, НАМИТ, ТОЛ, ТРJ, ТЛШ, ТЛО, ТРU, AS12;
- В производстве ячеек используются сборные оцинкованные металлоконструкции на болтовых соединениях, благодаря чему: повышена антикоррозионная стойкость за счет уменьшения числа сварных соединений, обеспечено хорошее заземление металлоконструкции, усовершенствован  доступ к ячейкам, что значительно упрощает процесс ремонта и диагностики;
- Возможно двухстороннее и одностороннее обслуживание ячеек;
- Для получения доступа в кабельный отсек не требуется выкатывать выключатель из ячейки;
- Выкатывание-вкатывание выключателя в контрольное положение и обратно производится при закрытых дверях отсека с помощью съемной ручки;
- Предусмотрена установка двух выкатных элементов в одном шкафу: в кабельном отсеке измерительных трансформаторов и в отсеке выключателя вакуумного выключателя;
- Механическая блокировка дверей заземляющего разъединителя и отсека кабельного присоединения;
- Механическая блокировка заземляющих разъединителей и задней крышки ячейки;
- Набор КРУ для обслуживания подстанции (шинные вводы, мосты, ячейки, трансформаторные шкафы и.т.д.)

Тех. характеристики: 1.    линейное напряжение (номинальные значения): 6; 10 кВ;
2.    максимально допустимое линейное рабочее напряжение: 7,2; 12 кВ;
3.    главные цепи шкафов, номинальный ток: от 630 до 3150 А;
4.    сборные шины, номинальный ток до 3150 А;
5.    отключение выключателей, встроенных в комплектное распределительное устройство, номинальный ток: 40 31,5; 25; 20 кА.
6.    ток термической стойкости: 40 31,5; 25; 20 кА;
7.    номинальная мощность сухих трансформаторов собственных нужд до  40 кВА;
8.    главные цепи выключателей и шкафов КРУ, номинальный ток электродинамической стойкости 102; 81; 51 кА;
9.    вспомогательные цепи, номинальное напряжение, В:
- постоянный ток- 110, 220;
- переменный ток- 220, (50 ± 1,25) Гц;
- цепи освещения- 36, 220 .
10.    изоляция уровня «б» - нормальная (согласно ГОСТ 1516.3-96) (комбинированная, воздушная). Изоляция токоведущих частей: неизолированные шины;
11.    линейные высоковольтные присоединения: шинные – верхние, кабельные - нижние;
12.    коммутационные аппараты в КРУ Вакуумные: SION, ВВТ-10»БРИЗ», VD4 и др.;
13.    возможность ручного и дистанционного управления коммутационными аппаратами;
14.    шкафы с дверью в отсеке выкатного элемента;
15.    одно- и двустороннее обслуживание;
16.    КРУ предназначено для эксплуатации в электропомещениях;
17.    доставка осуществляется отдельными шкафами;
18.    масса шкафа (зависит от исполнения): 600-750, 950-1000 кг.

Автоматика и релейная защита Вспомогательные соединения шкафов КРУ выполняют по схемам, которые отвечают заданиям организаций и согласованы с изготовителем.
В КРУ «БРИЗ» применяются такие устройства РЗиА: электронные статические устройства; комплектные микропроцессорные устройства типа SРАС, SEPAM, ТОР, ТЕМП, REF, БМРЗ, Сириус и т. д., электромеханическая аппаратура; предусмотрена возможность передачи параметров регистрации событий по протоколу Modbus в АСУ ТП и АСКУЭ.
Цепи автоматизированных систем учета электроэнергии (АСКУЭ) монтируются с использованием медного провода (сечение от - 2,5 мм2).
