КРУН -"СЕВЕР"- 6(10) кВ в блочно-модульном исполнении наружной установки
В наличии
Цена по запросу
Добавлен:
Поставщик
Кемерово · Комплектные распределительные устройства, КРУН, модульные здания
1 товаровОтвет ~2 чБыл в сети 29.03.2011
Комплектные распределительные
устройства КРУН -"СЕВЕР"- 6(10) кВ наружной установки (в дальнейшем КРУН-«СЕВЕР»)
в блочно-модульных зданиях (в дальнейшем БМЗ) предназначены для приёма и
распределения электрической энергии трехфазного переменного тока частотой 50
Гц, напряжением 6 (10) кВ. КРУН-«СЕВЕР» применяются в системах электроснабжения
объектов нефтяной и газовой отрасли, промышленных предприятий, сельского
хозяйства, горнорудной промышленности.Условия эксплуатации
Нормальная
работа КРУН-«СЕВЕР» обеспечивается в следующих условиях:
•
высота над уровнем моря не
более 1000 м;
•
температура воздуха при
эксплуатации: от -40оС до +40оС для У1, от -60оС
до +40оС для УХЛ1;
•
тип атмосферы I - II по ГОСТ
15150-69;
•
степень загрязнения изоляции I
- II по ГОСТ 9920-89;
•
климат. районы по ветру и
гололеду I - III, по снеговой нагрузке IV согласно СНиП 2.01.07-85;
•
скорость ветра - не более 36
м/сек.;
•
окружающая среда взрывобезопасная,
не содержащая токопроводящей пыли, агрессивных газов и паров.
КРУН-«СЕВЕР»
не предназначены для:
•
работы в условиях тряски,
вибрации и ударов;
•
установки во взрывоопасных и
пожароопасных зонах по ПУЭ и специальных средах.
КРУН-«СЕВЕР»
изготавливаются в соответствии с:
•
требованиями ГОСТ 14695-80;
•
Правилами устройств
электроустановок (ПУЭ);
•
Нормами технологического
проектирования эл. станций и подстанций электр. сетей (НТП);
•
техническим заданием Заказчика;
•
техническими условиями
завода-изготовителя.
Классификация КРУН-«СЕВЕР» Признаки классификации Исполнения По способу установки стационарные; передвижные По количеству блок-боксов в блочно-модульном здании одномодульные; многомодульные По конструкции крыши с несъемной крышей; со съемной крышей; с односкатной крышей; с двускатной крышей По типу утепленного корпуса БМЗ термопанели «сэндвич»; профиль+утеплитель По взаимному расположению составных частей однорядное; двухрядноеПо выполнению высоковольтного ввода и вывода воздушный, кабельный По выполнению высоковольтного вывода кабельный По виду обслуживания устанавливаемого оборудования одностороннего; двухстороннего Климатическое исполнение и категория размещения по ГОСТ 15150-69, ГОСТ 15543-70 У1; УХЛ1 Степень защиты по ГОСТ 14254-96* IР23; IР34
По составу КРУН-«СЕВЕР» камеры КРУ-КВ-6(10) кВ
Технические характеристики КРУН -"СЕВЕР" Наименование параметра Значение параметра Номинальное напряжение на стороне ВН, кВ 6; 10 Ток термической стойкости на стороне ВН в течение 1с, кА 20 Ток электродинамической стойкости на стороне ВН, кА 51 Наибольшее рабочее напряжение, кВ 7,2; 12 Степень огнестойкости здания по СНиП 2.01.02-85 II
Состав КРУН -"СЕВЕР" • Блочно-модульное здание БМЗ; • Распределительные устройства высшего напряжения из ячеек КРУ-КВ; • Шинные мосты; • Башня высоковольтного ввода (только при воздушном вводе напряжения); • Оборудование собственных нужд БМЗ. Состав КРУН -"СЕВЕР" определяется заказом.

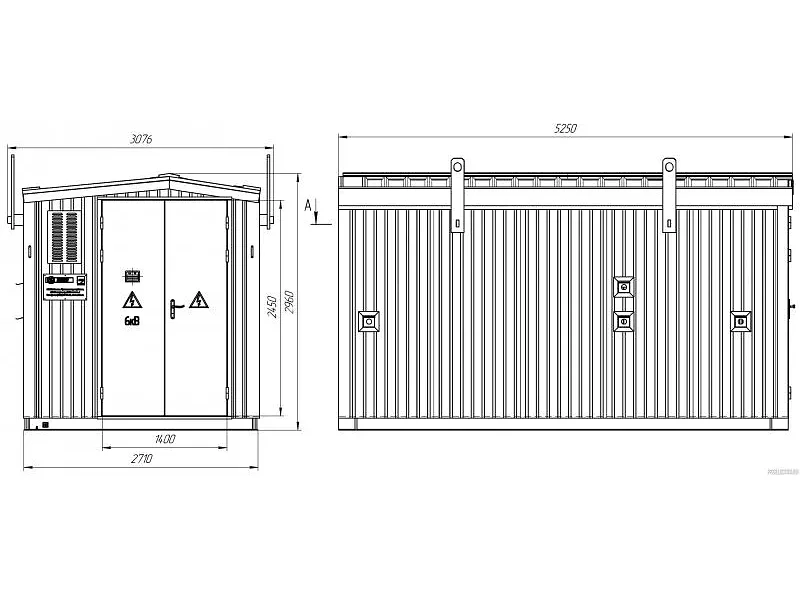

Конструкция блочно-модульного здания КРУН -"СЕВЕР"
БМЗ КРУН -"СЕВЕР" состоит из одного или нескольких блок- боксов (ББ), которые после монтажа образуют единое блочно-модульное здание. Габаритные и установочные размеры, масса и компоновка КРУН -"СЕВЕР", количество ББ определяются заказом. Максимальная длина ББ - 9,0 м, максимальная высота – 3,2 м (внутренняя высота – 2,8 м). ББ стыкуются между собой болтовыми соединениями. Габаритные размеры ББ позволяют перевозить их авто- и железнодорожным транспортом.Конструкция ББ представляет собой сварной металлический каркас. Основание изготовлено из швеллеров № 18 или № 20, имеет теплоизоляцию из материала «ИЗОРОК» толщиной 100, 150 или 200 мм, заключенную в гидро-, пароизоляционный материал. Пол ББ выполнен из рифленой стали толщиной 4 мм. Стойки стен выполнены из швеллеров № 10 или № 16 или квадратных труб 100х100 мм, 50х100 мм. Конструкция БМЗ обеспечивает свободный доступ для обслуживания и ремонта электрооборудования высокого и низкого напряжений. Двери оборудованы для пломбировки при перевозке, имеют замки для запирания. Уплотнение дверей - уплотнитель армированный 1011 - 05. По требованию Заказчика изготавливаются площадки обслуживания, перила, поручни и лестницы для обслуживания.
Устройство и работа КРУН -"СЕВЕР" В качестве распределительных устройств высшего напряжения в КРУН -"СЕВЕР" могут применяться: • КРУ одно(двух)стороннего обслуживания КРУ-КВ-6(10) кВ; • ячейки UniGear тип ZS1 (АВВ). КРУН -"СЕВЕР" из КРУ-КВ при двустороннем расположении шкафов устанавливается в БМЗ, состоящее из двух утепленных ББ и съемной крыши, состоящей из двух модулей. Внутри ББ № 1 и ББ № 2 устанавливаются соединенные между собой КРУ-КВ, при этом коридор обслуживания равен 2000 мм. КРУ-КВ – шкафы дву(одно)стороннего обслуживания с установленными на выкатных тележках вакуумными силовыми выключателями VD4 - ABB, секционными разъединителями, предохранителями, трансформаторами напряжения и трансформаторами собственных нужд. Приборы измерения и учета, аппараты автоматики, релейной защиты, сигнализации (РЗиА), ручного управления, терминалы микропроцессорных устройств защиты (МПУ) установлены в релейном отсеке шкафа. По заказу возможна установка релейных защит марок – AREVA (MiCOM), Sepam, HV-VAC, Механотроника и пр. В БМЗ предусмотрены два выхода и коридор обслуживания шириной не менее 2 м при двустороннем расположении шкафов КРУ-КВ и не менее 1,5 м при одностороннем расположении шкафов. КРУН -"СЕВЕР" из ячеек UniGear тип ZS1 (АВВ) и системы УБПВД устанавливаются в БМЗ, состоящее из трех утепленных ББ и съемной крыши, состоящей из двух модулей. В ББ № 1 и № 3 размещаются: • устройства высокого напряжения - 10 кВ (УВН): UniGear тип ZS1(ячейки АВВ), УБПВД, ШКА; • устройства низкого напряжения - 0,4 кВ ШОТ, ШСН, шкаф центральной сигнализации и внеш- них соединений, шкаф контроллера системы УБПВД.
Типы основного оборудования встраиваемого в КРУН -"СЕВЕР" 10 кВ-КК УХЛ1: 1. Шкафы высоковольтного ввода (ВВ); 2. Шкафы высоковольтные линейные (ОТ); 3. Шкафы трансформатора напряжения (ТН № 1, ТН № 2); 4. Шкаф секционного выключателя (СВ); 5. Шкаф секционного разъединителя (СР); 6. Шкаф трансформатора собственных нужд (ТСН № 1, ТСН № 2); 7. Шкаф оперативного тока (ШОТ); 8. Шкаф собственных нужд (ШСН); 9. Шкаф центральной сигнализации и внешних соединений; 10. Шкафы коммутационной аппаратуры (ШКА); 11. Устройство безударного плавного пуска высоковольтных двигателей (УБПВД); 12. Соединительное устройство (между УБПВД и шкафом ТСН № 2); 13. Шкаф контроллера; 14. Шинный мост.Ввод электрической энергии в КРУН -"СЕВЕР" может быть воздушный сверху и кабельный снизу. Воздушный ввод в КРУН -"СЕВЕР" осуществляется с помощью башни высоковольтного ввода. Кабельный ввод в КРУН -"СЕВЕР" осуществляется высоковольтным кабелем, подведенным через отверстия под вводными шкафами КРУН -"СЕВЕР" в основании ББ. Оборудование собственных нужд блочно-модульного здания КРУН -"СЕВЕР" может состоять из: • шкафа собственных нужд ШСН; • системы вентиляции; • системы отопления; • системы освещения; • системы кондиционирования; • системы охранно-пожарной сигнализации. Состав собственных нужд блочно-модульного здания определяется конкретным заказом.
Шкафы собственных нужд предназначены для организации питания: • сетей местного освещения напряжением 12, 24, 36 или 42 В; • внутреннего, наружного и аварийного освещений. В БМЗ предусмотрено внутреннее освещение напряжением ~220 В и переносное освещение ~36 В. Для внутреннего освещения применяются потолочные светильники типа ТСW 095 2х18W PHILIPS с люминесцентными лампами. Для наружного освещения применяются настенные светильники типа НПБ 1202; • пожарной и охранной сигнализаций; • устройств обогрева (автоматическое поддержание температурного режима внутри помещений). Отопление БМЗ электрическое - автоматическое поддерживание заданной температуры. В качестве отопительных элементов применяются электроконвекторы Primero - 1000MW, Primero - 2000MW; • устройств вентиляции. Жалюзи вентиляционных отверстий снабжены плотно закрывающимися дверцами; • цепей управления, сигнализации и блокировок. По желанию Заказчика устанавливается система кондиционирования. Электрический монтаж между электрическими приборами, ШСН и другими шкафами выполнен в пластмассовых кабельных каналах по стенам, полу и потолку ББ, что обеспечивает безопасную работу изделия.
Заземление Заземлению подлежат шкафы и камеры внутри БМЗ (заземление шкафов и камер осуществляется приваркой их к металлической конструкции основания БМЗ полосовой сталью сечением 40х4 мм), корпус БМЗ. Для переносных заземлений отдельных частей оборудования выполнен контур заземления, имеющий сварное соединение с полом БМЗ. Внутренний контур заземления выведен наружу БМЗ. Защита электрооборудования от атмосферных перенапряжений выполняется ограничителями перенапряжения или вентильными разрядниками. Защита зданий от прямых ударов молнии в соответствии ПУЭ п.4.2.135.
Комплект поставки В комплект поставки входит: • КРУН -"СЕВЕР" со встроенными камерами КРУ-КВ в блочно-модульным здании; • шинные мосты; • башня высоковольтного ввода (при заказе с воздушным вводом); • площадки обслуживания с перилами, лестницы с поручнями (по заказу); • комплект запасных частей и принадлежностей (согласно ведомости ЗИП); • узлы и детали, снятые на время транспортировки; • сопроводительная и эксплуатационная документация.
Стоимость формируется на основании опросного листа. Продукция сертифицирована.
