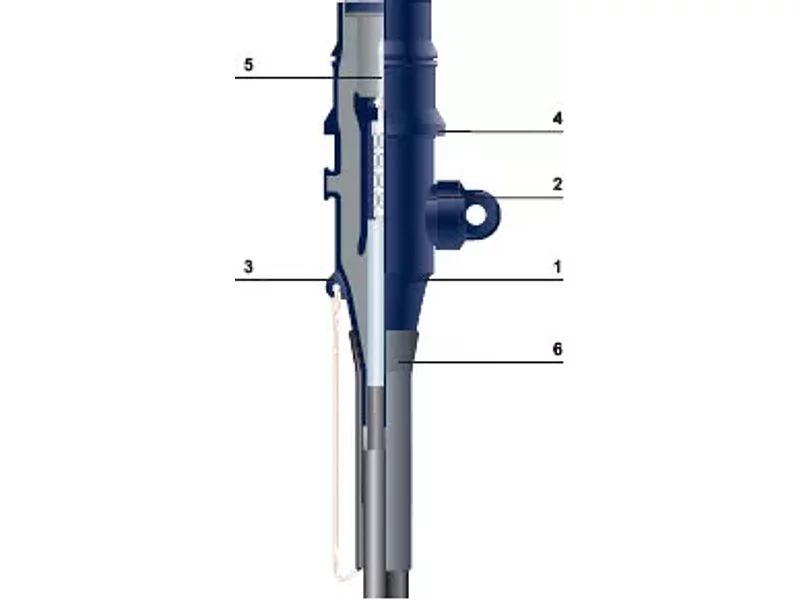

RSSS - Прямой адаптер для ячеек распределительных устройств с газовой изоляцией

RSSS - Прямой адаптер для бушингов по стандарту EN-50181 тип А (250А) для ячеек распределительных устройств с газовой изоляцией на напряжение 10 и 20 кВ.

В комплект на 3 фазы входят следующие элементы: корпус адаптера, штифтовой наконечник под опрессовку (для алюминиевых и медных жил), шестигранный ключ, фиксирующий зажим, смазка, инструкция по монтажу. Комплекты с маркировкой "-R" включают герметизирующую манжету натяжного типа (Rayvolve). Комплекты с маркировкой "-Р" включают термоусаживаемые манжеты с обозначением фаз.

Внутри толстостенного корпуса адаптера имеется слой материала, который выравнивает напряженность электрического поля в области подсоединения. Внутренняя поверхность выполнена таким образом, чтобы обеспечить герметизацию с кабелем и конусообразным изолятором. Изоляционный слой корпуса изготовлен из поперечно-сшитого полимера типа EPDM и защищен наружным 3-х миллиметровым слоем проводящего полимера, который соединяется с землей и создает электрический экран.
Адаптер имеет исполнения для внутренней и наружной установки. Специальный подбор материалов и особая конструкция адаптера позволяют применять его в широком диапазоне кабельных размеров. Таким образом, эти адаптеры не зависят от точности изготовления кабеля и являются универсальными. Размеры разделки кабеля для углового и прямого адаптеров одни и те же.

Адаптеры имеют специальное место для производства емкостного измерения для определения наличия напряжения на кабеле, не отключая его. Эта измерительная вставка защищена экранной крышкой.
В комплект адаптера входят биметаллические наконечники под опрессовку, которые могут быть применены для алюминиевых и медных жил кабеля. Наконечники сертифицированы в соответствии со стандартом VDE 0220.

Монтаж
После разделки кабеля и опрессовки наконечника адаптер насаживается на кабель. Для угловых адаптеров соединительный штифт вворачивается в наконечник шестигранным ключом (ключ входит в комплект). Фиксирующий зажим позволяет легко установить и закрепить адаптер на вводном изоляторе. Для герметизации соединения внешней оболочки кабеля с адаптером применяется манжета натяжного типа (Rayvolve) или термоусаживаемая манжета с маркировкой фаз.
