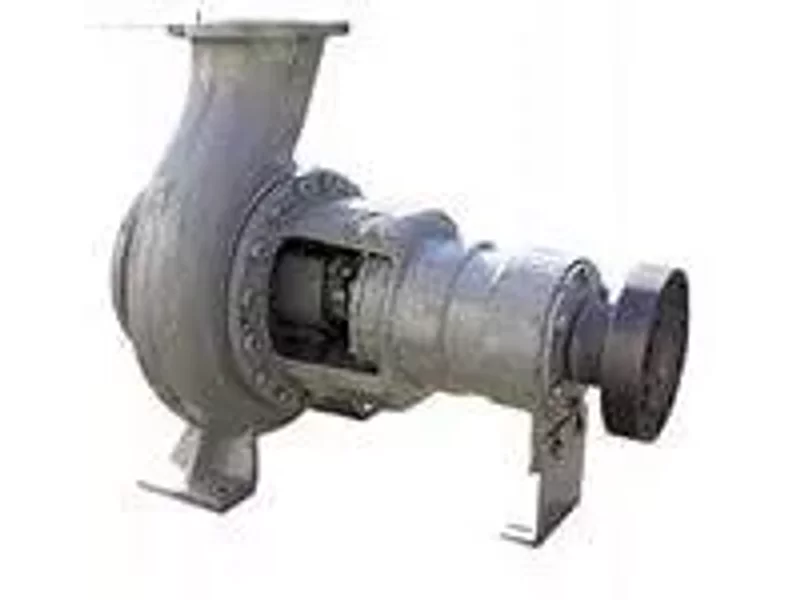

без двигателя Электронасосные агрегаты серии АХ предназначены для перекачивания химически активных (кислот, щелочей, органических растворителей и пр.) и нейтральных жидкостей плотностью не более 1850 кг/м3, кинематической вязкостью до 30 сСт с объемным содержанием твердых примесей до 0,1%, с размером частиц до 2 мм, температурой от минус 40 до 100 ºС. Структура условного обозначения
АХ [*]/[*]-[*][*]:АХ - химический горизонтальный;
[*] - подача Q, м3/ч;
[*] - напор Н, м;
[*][*] - климатическое исполнение (УХЛ) и категория размещения (4.2) при эксплуатации по ГОСТ 15150–69. Особенности конструкцииАгрегат представляет собой насос и электродвигатель переменного тока, расположенные на общем основании. Валы насоса и электродвигателя соединены демпфирующей муфтой, состоящей из двух полумуфт и звездочки. Основание агрегата крепится к фундаменту анкерными болтами.Насос конструктивно состоит из корпуса, в котором на подшипниках вращается вал. На валу консольно расположена крыльчатка, закрепленная гайкой.Насос имеет осевой подвод и тангенциальный отвод перекачиваемой жидкости.Конструктивные элементы проточной части выполняются из следующих материалов: хромоникелевый сплав 06ХН28МДТ (ЭИ 943), полимерный термопластичный материал-компонор РР 13-3-2 (РРGF), фторопласт-2М (РVDF). Неподвижные уплотнения – из резиновых смесей на основе СКЭП (ЕРDМ): 51-6001; на основе СКФ (FRМ): ИРП-1287, ИРП-1345; на основе СКН (ВR): В-14, НО-68-1, 51-3050с, ИРП-2025; на основе силиконовых каучуков (SJ): ИРП-1265, 6429.С целью исключения утечек жидкости из насоса применено комбинированное уплотнение вала с гидродинамическим и стояночным торцовым уплотнением, основными элементами которого являются: крыльчатка, гидрозатвор, стояночное торцовое уплотнение.При пуске происходит автоматическое раскрытие стыка стояночного торцового уплотнения центробежным механизмом, уплотнительные элементы которого при останове сжаты усилием пружины. Во время работы исключение утечек осуществляется отбойными лопатками крыльчатки и гидрозатвора.Направление вращения ротора агрегата – по часовой стрелке, если смотреть со стороны входа в насос (указано стрелкой на кожухе демпфирующей муфты, проверяется кратковременным пуском электродвигателя).Для поддержания уровня масла в корпусе предназначена специальная масленка.Для отвода зарядов статического электричества производится заземление системы электропитания насоса в соответствии с ГОСТ 12.1.030–81. Управление насосами должно осуществляться с помощью пускозащитной аппаратуры, обеспечивающей защиту электродвигателя. Предусмотрена возможность (в соответствии с заказом) комплектования насоса блоком индикации и защиты (БИЗ-2), обеспечивающим отключение насоса при работе вне установленного диапазона мощности электродвигателя и при обрыве и перекосе фаз электропитания. Условия эксплуатацииНоминальные значения климатических факторов по ГОСТ 15150–69.Высота над уровнем моря до 1000 м.Температура окружающей среды от 0 до 40 ºС.Относительная влажность воздуха 100% при температуре 25 ºС.В закрытых помещениях, а также и вне помещений под навесом.Система, в которой установлен электронасос, должна обеспечивать:невозможность запуска и работы насоса "всухую" более 1 ч;невозможность эксплуатации электронасоса вне рабочего диапазона характеристик Q-Н.Перед пуском необходимо заполнить насос и подводящий трубопровод перекачиваемой жидкостью. При этом уровень жидкости в емкости должен быть выше оси рабочего колеса.Хранить агрегаты необходимо в помещении категории 3 по ГОСТ 15150–69 (условия хранения 2).Требования техники безопасности по ГОСТ 15110–79.Электронасосные агрегаты серии АХ соответствуют требованиям ТУ АХ.062411.200 ТУ.
