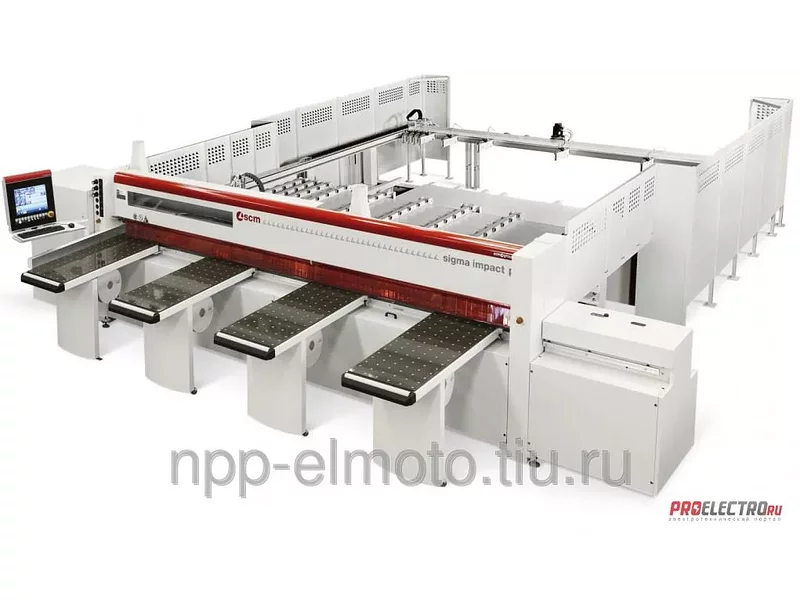

Высокопроизводительный раскроечный центр с подъемной платформой SIGMA IMPACT 110P

Общая информация о форматно-раскроечном центре с чпу SIGMA IMPACT 110P

Высокопроизводительный автоматический раскроечный центр с одной линией реза для раскроя плит или пакетов плит из дерева и его производных (ДСП, МДФ, фанера, ДВП), оснащенный подъемной платформой и системой управления на основе ПК/ПЛК.

Преимущества УНИВЕРСАЛЬНОСТЬ при перемещении материалов благодаря наличию различных загрузочных приспособлений (поперечные балки, боковые рольганги и т.п.) ГИБКОСТЬ И ВОЗМОЖНОСТЬ ИЗГОТОВЛЕНИЯ ПОД ТРЕБОВАНИЯ ЗАКАЗЧИКА: богатая базовая комплектация и широкий выбор дополнительных опций ВОЗМОЖНОСТЬ ИНТЕГРАЦИИ В ПРОИЗВОДСТВЕННУЮ СХЕМУ NETLINE – система организации производства, предусматривающая автоматизацию на всех этапах изготовления мебели: проектирование, программирование, раскрой плит, облицовка кромок, сверление-фрезерование

Технические характеристики форматно-раскроечного центра с чпу SIGMA IMPACT 110P

Наименование характеристики	Значение характеристики
ОБЩИЕ
Вылет основной пилы, мм	110
Высота стола, мм	950
Число захватов в базовой комплектации	6 (из которых 3 с передним выравнивателем)
Число захватов для вариантов исполнения 32/38/45	10 / 11 / 12
РАЗМЕРЫ ЗАГРУЗОЧНОЙ ПЛАТФОРМЫ
Вариант исполнения 32, мм	3200x1850
Вариант исполнения 32 (опц.), мм	3200x2200
Вариант исполнения 38, мм	3800x1850
Вариант исполнения 38 (опц.), мм	3800x2200
Вариант исполнения 45, мм	4500x2200
Вариант исполнения 45 (опц.), мм	-
ЗАГРУЗОЧНАЯ ПЛАТФОРМА (с поперечными балками)
Максимальная высота штабеля плит на платформе, мм	600
Максимальная грузоподъемность платформы, кг	4000
СКОРОСТИ ПОДАЧИ (безщеточные двигатели)
Скорость пильной каретки (регулируемая), м/мин	0 – 70; 0 ― 90
Скорость толкателя (регулируемая) (**), м/мин	0 – 50; 0 – 135; 0 ― 150
ОСНОВНАЯ ПИЛА
Мощность двигателя – 50 Гц, кВт	7,5; 11; 15; 18
Частота вращения – 50 Гц, об/мин	3900
Диаметр диска основной пилы, мм	380
Диаметр вала основной пилы, мм	80
ПОДРЕЗНАЯ ПИЛА
Мощность двигателя – 50 Гц, кВт(л.с.)	1,5 (2)
Частота вращения – 50 Гц, об/мин	6300
Диаметр диска подрезной пилы, мм	160
Диаметр вала подрезной пилы, мм	55
ЭКСПЛУАТАЦИОННЫЕ ПАРАМЕТРЫ
Установленная мощность, кВт	19÷25
Напряжение питания для станка в базовой конфигурации	напряжение европейского стандарта (400 В / 50 Гц)
Расход сжатого воздуха, норм.л /мин	300
Давление сжатого воздуха на входе в станок, бар	7
Производительность системы аспирации, м3/ч	4060
Скорость потока воздуха в системе аспирации, м/с	20
Диаметр вытяжных отверстий, мм/с	3x120 + 1x150
(**) Замечание: Для стран, в которых действуют нормы CE, скорость подачи толкателя ограничивается значением 24 м/мин.
